Лентадаги тугма: Арматура тури аудитиАрматура турини текшириш
Буйруқ моделдаги «Тип арматуры» параметри бўш ёки «(нет)» бўлган арматураларни топади. Улар диаметри ва хост маркаси билан жадвалда кўрсатилади. Жадвалнинг ўзида ключ спецификациясидан қиймат танлаб, барчасига бир марта қўллаш мумкин. Спецификациялар тўғри тўлишини текшириш учун.
Олдиндан тайёрлаш
- Моделда арматура учун «Тип арматуры» параметри бўйича ключ спецификацияси бўлиши керак. Аввал «Спецификация ключей арматуры_Типы» номли ключ спецификацияси қидирилади, бўлмаса — ключ параметри «Тип арматуры» бўлган истаган ключ спецификацияси.
- Ключ спецификациясида «Ключевое имя» ва «ADSK_Комплект» параметрлари тўлдирилган бўлиши керак. «ADSK_Комплект» бўш бўлган қаторлар рўйхатда чиқмайди.
- Белгилаш шарт эмас — бутун модель текширилади.
Ишлаш тартиби

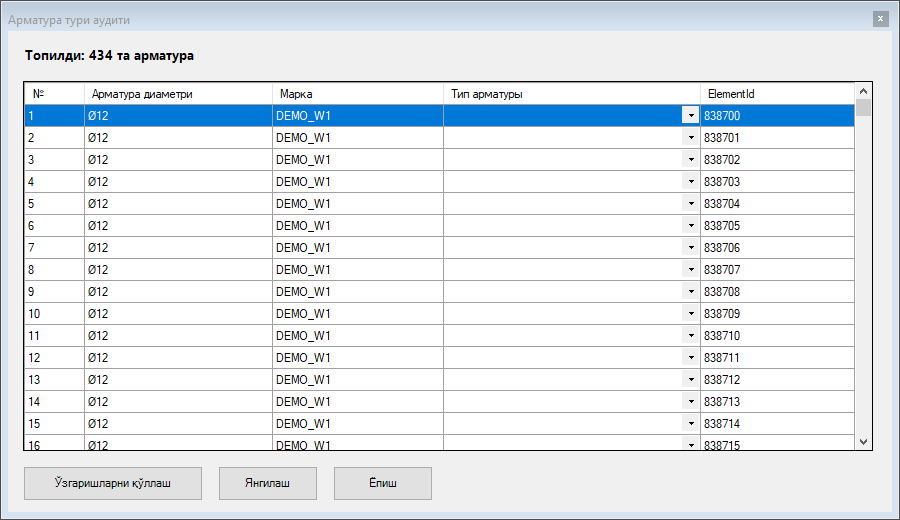

BIMUz лентасида «Арматура тури аудити» тугмасини босинг. «Арматура тури аудити» ойнаси очилади ва юқорида «Топилди: N та арматура» ёзилади. Ойна доим устда туради, Revit билан ишлашни давом эттириш мумкин.
Арматурани моделда кўриш учун «Арматура диаметри» катагида икки марта босинг — элемент белгиланади ва видда кўрсатилади.
«Тип арматуры» катагини босинг — рўйхат очилади. Керакли қийматни («ADSK_Комплект» бўйича) танланг. Буни ҳар бир қатор учун такрорланг.
«Ўзгаришларни қўллаш» тугмасини босинг. «N та арматурага қиймат берилди.» хабари чиқади, жадвал қайта текширилади — қиймат олганлар рўйхатдан йўқолади.
Моделда қўлда ўзгартиришлар қилган бўлсангиз, «Янгилаш» ни босинг. Иш тугагач, «Ёпиш» ни босинг.
Созламалар
Жадвал
| Майдон | Тавсиф |
|---|---|
| № | Қатор тартиб рақами. |
| Арматура диаметри | Стержень диаметри (масалан, «Ø12»). Топилмаса — «(йўқ)». Икки марта босилса, арматура моделда кўрсатилади. |
| Марка | Арматура хостининг (девор, плита, колонна) маркаси. Хост ёки марка бўлмаса — «(марка йўқ)». |
| Тип арматуры | Бериладиган қиймат. Рўйхатда ключ спецификациясидаги «ADSK_Комплект» қийматлари кўрсатилади, моделга эса мос «Ключевое имя» ёзилади. Стандарт: бўш. |
| ElementId | Арматура элементининг ID рақами. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Ўзгаришларни қўллаш | Танланган қийматларни моделга ёзади. Ҳеч нарса танланмаган бўлса — «Қўллаш учун қиймат танланмаган.» |
| Янгилаш | Моделни қайта текширади ва жадвални янгилайди. Қўлланмаган танловлар йўқолади. |
| Ёпиш | Ойнани ёпади. |
Натижа
- Танланган ҳар бир арматуранинг ключ параметрига («Тип арматуры») ключ спецификациясидаги мос қатор ёзилади. Барчаси «Арматура турини белгилаш» номли битта транзакцияда.
- Қўллашдан кейин «N та арматурага қиймат берилди.» хабари чиқади ва жадвал қайта тўлдирилади.
Қоидалар ва маслаҳатлар
- Текширилади: моделдаги барча Rebar элементлари ва Area Reinforcement ичидаги стерженлар. Path Reinforcement стерженлари, арматура тўрлари ва контейнерлар текширилмайди.
- Арматурада «Тип арматуры» параметри умуман бўлмаса ҳам, у рўйхатга тушади, лекин қиймат ёзилмайди. Хабардаги сонни танланганлар сони билан солиштиринг.
- «Тип арматуры» рўйхати бўш бўлса — ключ спецификацияси топилмаган ёки унда «ADSK_Комплект» тўлдирилмаган.
- Бир нечта қаторни белгилаш мумкин, лекин қиймат ҳар бир қатор учун алоҳида танланади.
- «Арматурани бўлиш» дан кейин янги бўлакларда «Тип арматуры» бўш бўлади — аудитни қайта ишга туширинг.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
