Лентадаги тугма: Арматурани бўлиш

Арматурани узунлик бўйича бўлиш

Буйруқ заводдаги стержень узунлигидан (стандарт 11700 мм) узун стерженларни бўлакларга бўлади. Бўлаклар СП 63 бўйича нахлест, «× d» нахлест ёки муфта (учма-уч) билан уланади. Set'ларда 50% разбежка қилинади. Узун стерженларни қўлда кесмасдан, спецификацияга реал узунликларни чиқариш учун мўлжалланган.

Олдиндан тайёрлаш

Бўлинадиган элементлар — Rebar (стержень ёки set). Area/Path Reinforcement стерженлари, тўрлар ва контейнерлар танланмайди.
Стержень фақат тўғри бўлаклардан иборат бўлиши керак (букилишлар мумкин, ёй шаклидаги бўлаклар — йўқ). Эркин шаклли (Free Form) стерженлар ва хомутлар (Stirrup/Tie услуби) бўлинмайди.
СП 63 режимида бетон синфи хостнинг конструктив материали номидан олинади (масалан, «Бетон B25»). Арматура синфи стержень тури номидан ёки материалидан олинади (A240, A400, A500C, B500 ва ҳ.к.). Топилмаса — B25 ва A500.
«Муфта (учма-уч)» режими учун лойиҳада камида битта арматура боғловчиси (муфта) тури юкланган бўлиши керак. Биринчи топилган тур ишлатилади.
Стерженларни олдиндан белгилаш мумкин. Белгиланмаган бўлса, буйруқ уларни танлашни сўрайди.

Ишлаш тартиби

Бўлинадиган стерженларни белгиланг (ихтиёрий).
BIMUz лентасида «Арматурани бўлиш» тугмасини босинг. Олдиндан ҳеч нарса белгиланмаган бўлса, «Стерженларни танланг ва «Готово» (Finish) тугмасини босинг» сўрови чиқади — стерженларни танланг ва «Готово» ни босинг. Фақат Rebar элементлари танланади.

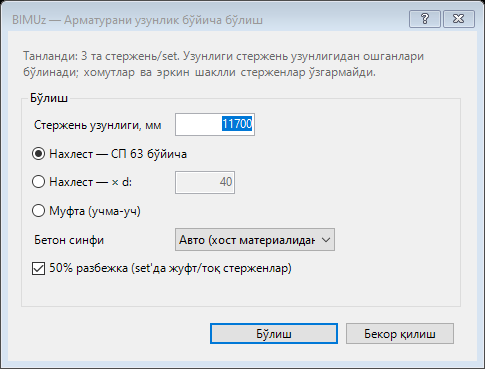

«BIMUz — Арматурани узунлик бўйича бўлиш» ойнаси очилади. Юқорида танланган стерженлар сони кўрсатилади.
«Стержень узунлиги, мм» майдонига заводдаги стержень узунлигини киритинг.
Уланиш усулини танланг: «Нахлест — СП 63 бўйича», «Нахлест — × d:» ёки «Муфта (учма-уч)». СП 63 режимида керак бўлса «Бетон синфи» ни танланг.
Уланиш усуллари: нахлест ва муфта
Set'ларда уланишлар бир кесимга тушмаслиги учун «50% разбежка (set'да жуфт/тоқ стерженлар)» белгисини қолдиринг.
50% разбежка: жуфт ва тоқ стерженлар
«Бўлиш» тугмасини босинг. Стерженлар бўлинади ва ҳисобот ойнаси чиқади.

Созламалар

Бўлиш

Майдон	Тавсиф
Стержень узунлиги, мм	Заводдаги стержень узунлиги. Стандарт: 11700. Камида 3000. Кесилган узунлиги (илмоқлар билан) шу қийматдан ошмайдиган стерженлар бўлинмайди.
Нахлест — СП 63 бўйича	Стандарт усул. Нахлест узунлиги СП 63 бўйича чўзилган арматура учун ҳисобланади: 1,2 × l0,an, лекин 20d ва 250 мм дан кам эмас, 10 мм гача юқорига яхлитланади. Бетон ва арматура синфига боғлиқ.
Нахлест — × d:	Нахлест узунлиги = коэффициент × стержень диаметри, лекин камида 250 мм. Коэффициент стандарти: 40, камида 10. Майдон фақат шу вариант танланганда фаол.
Муфта (учма-уч)	Бўлаклар нахлестсиз, учма-уч уланади. Қўшни бўлаклар орасига лойиҳадаги биринчи муфта тури қўйилади.
Бетон синфи	Стандарт: «Авто (хост материалидан)». Қўлда B15, B20, B25, B30, B35, B40, B45, B50 танлаш мумкин. Фақат «Нахлест — СП 63 бўйича» режимида фаол. Авто режимда синф топилмаса B25 олинади.
50% разбежка (set'да жуфт/тоқ стерженлар)	Стандарт: ёқилган. Камида 2 стерженли set жуфт ва тоқ стерженлар учун иккита алоҳида set'га ажратилади. Иккинчи set'нинг уланишлари биринчисиникидан камида 1,5 × нахлест узунлиги (муфтада — 35d ва 500 мм дан каттаси) масофага сурилади.

Тугмалар

Майдон	Тавсиф
Бўлиш	Созламаларни текширади ва бўлишни бошлайди. Созламалар Revit ёпилгунча эслаб қолинади.
Бекор қилиш	Ойнани ёпади, модель ўзгармайди.

Натижа

Ҳар бир бўлинган стержень ёки set ўчирилади ва ўрнига янги Rebar элементлари (бўлаклар) яратилади. Хост, стержень тури ва услуби сақланади. Шакл Revit томонидан мос мавжуд шакллардан танланади ёки янгиси яратилади.
Уланиш жойи иложи борича узоққа қўйилади — бўлаклар стержень узунлигига тенг, охирги бўлак — қолдиқ. Уланишгача бўлак камида 1000 мм бўлади.
Нахлестда ҳар иккинчи бўлак стержень текислиги нормали бўйича бир диаметрга сурилади, бўлаклар бир-бирининг устига тушмайди.
Бошланғич илмоқ биринчи бўлакда, охирги илмоқ охирги бўлакда қолади, йўналиши сақланади.
Set текис қадамли бўлса, бўлаклар ҳам шу қадам билан «Фиксированное количество» set'и бўлади. Қадам нотекис бўлса, ҳар бир стержень алоҳида нусха қилинади.
«Комментарии» ва «Раздел» параметрлари янги бўлакларга кўчирилади.
Ҳисобот: «Арматура бўлинди» ёки «Бўлинадиган стержень топилмади»; «Бўлинди: N та стержень/set → M та янги Rebar элементи.»; бўлиш шарт бўлмаганлар сони; қўшимча маълумотда бўлинмаган стерженлар ID ва сабаби (30 тагача).

Қоидалар ва маслаҳатлар

Ҳар бир стержень алоҳида транзакцияда бўлинади. Ctrl+Z ҳар бир босишда битта стерженни қайтаради.
Фақат «Комментарии» ва «Раздел» кўчирилади. «Тип арматуры», марка ва бошқа параметрлар янги бўлакларда бўш қолади — кейин «Арматура тури аудити» билан текширинг. Эски стерженга қўйилган маркалар ҳам ўчади.
Лойиҳада муфта тури бўлмаса, «Муфта (учма-уч)» режимида бўлаклар муфтасиз, учма-уч қолади — огоҳлантириш чиқмайди.
Калта стерженларда 50% разбежкага жой етмаслиги мумкин — уланишлар бир кесимга тушади, огоҳлантириш чиқмайди. Натижани видда текширинг.
Бўлинмаслик сабаблари: «эркин шаклли (Free Form) стерженлар бўлинмайди.», «хомутлар бўлинмайди.», «фақат тўғри бўлакли стерженлар бўлинади.», «стержень тури аниқланмади.».
СП 63 бўйича нахлест чўзилган арматура учун (α = 1,2) ҳисобланади. Сиқилган арматура учун у заҳира билан чиқади.
«Стержень узунлиги камида 3000 бўлиши керак.» ёки «Нахлест коэффициенти камида 10 бўлиши керак.» — қийматни оширинг. Касрли сонлар нуқта ёки вергул билан киритилади.

Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
