Лентадаги тугма: Арматураларни кўрсатишАрматураларни видда кўрсатиш
Буйруқ жорий видаги арматураларнинг «тўсилмаган ҳолда кўрсатиш» (Unobscured) ҳолатини бир марта босишда ёқади ёки ўчиради. Шунда арматура бетон ичида бўлса ҳам режа, кесим ва 3D видда кўринади. 3D видда детализация автоматик «Высокая» (Fine) га ўтказилади.
Олдиндан тайёрлаш
- Керакли видни очинг: режа, шифт режаси, конструктив режа, кесим, фасад, фрагмент (Detail) ёки 3D вид. Вид шаблони, спецификация, лист ва легендада буйруқ ишламайди.
- Видда арматура бўлиши керак: Rebar, Area/Path Reinforcement ичидаги стерженлар, Rebar Container, Area ва Path Reinforcement, арматура тўрлари (Fabric Sheet).
- «Белгиланган элементларни» ёки «Белгиланган элементлардан ташқари барча элементларни» вариантлари учун арматурани буйруқни ишга туширишдан олдин белгиланг. Хост (девор, плита) белгиланса, унинг арматураси ҳисобга олинмайди — фақат арматура элементлари.
- 3D видда детализация даражаси ўзгартириладиган бўлиши керак (вид шаблони уни блокламаслиги керак).
Ишлаш тартиби
Видни очинг. Керак бўлса, арматура элементларини белгиланг.

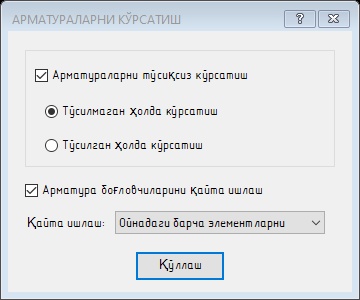

BIMUz лентасида «Арматураларни кўрсатиш» тугмасини босинг. «АРМАТУРАЛАРНИ КЎРСАТИШ» ойнаси очилади.
«Арматураларни тўсиқсиз кўрсатиш» белгисини қолдиринг ва ҳолатни танланг: «Тўсилмаган ҳолда кўрсатиш» — арматура бетон орқали кўринади, «Тўсилган ҳолда кўрсатиш» — одатий ҳолатга қайтариш.
Муфталар ҳам ўзгариши керак бўлса, «Арматура боғловчиларини қайта ишлаш» белгисини қолдиринг (фақат 2D видларда ишлайди).
«Қайта ишлаш:» рўйхатида қайси элементлар ўзгаришини танланг.
«Қўллаш» тугмасини босинг. Видда арматура кўриниши ўзгаради ва ҳисобот ойнаси чиқади.
Созламалар
Тўсиқсиз кўрсатиш
| Майдон | Тавсиф |
|---|---|
| Арматураларни тўсиқсиз кўрсатиш | Стандарт: ёқилган. 2D видда ўчирилса, арматура ўзгармайди ва «Ўтказиб юборилди» деб ҳисобланади. Пастдаги иккала вариант фақат шу белги ёқилганда фаол. 3D видда бу белги ҳисобга олинмайди — танланган вариант доим қўлланади. |
| Тўсилмаган ҳолда кўрсатиш | Стандарт вариант. Арматура учун видда «тўсилмаган ҳолда кўрсатиш» ёқилади — у бетон ва бошқа элементлар орқали кўринади. |
| Тўсилган ҳолда кўрсатиш | Режимни ўчиради: арматура одатдагидек бетон билан тўсилади. |
Қайта ишлаш
| Майдон | Тавсиф |
|---|---|
| Арматура боғловчиларини қайта ишлаш | Стандарт: ёқилган. Видадаги барча арматура боғловчиларига (муфталарга) ҳам шу ҳолат берилади — «Қайта ишлаш:» танловидан қатъи назар. 3D видда муфталар қайта ишланмайди. |
| Қайта ишлаш: | «Ойнадаги барча элементларни» (стандарт) — видда кўринган барча арматура. «Белгиланган элементларни» — фақат олдиндан белгиланган арматура. «Белгиланган элементлардан ташқари барча элементларни» — белгиланганлардан бошқа барча арматура. |
| Қўллаш | Созламаларни қўллайди ва ойнани ёпади. Enter тугмаси ҳам шу ишни бажаради. |
Натижа
- Ҳар бир арматура элементи учун фақат жорий видда «тўсилмаган ҳолда кўрсатиш» ҳолати ўрнатилади. Бошқа видлар ўзгармайди.
- 3D видда детализация даражаси «Высокая» (Fine) га ўтказилади.
- Барча ўзгаришлар «BIMUz - Арматураларни кўрсатиш» номли битта транзакцияда бажарилади — Ctrl+Z билан бир қадамда бекор қилинади.
- Ҳисобот ойнасида: «Жами», «Қайта ишланди», «Ўтказиб юборилди», «Хатолар» ва хато бўлса — «ХАТОЛАР:» рўйхати (элемент ID ва сабаб).
Қоидалар ва маслаҳатлар
- Буйруқ фақат актив видни ўзгартиради. Бошқа видлар учун уни ўша видда қайта ишга туширинг.
- 2D видда муфталар сони ҳам «Қайта ишланди» га қўшилади, шунинг учун у «Жами» дан катта бўлиши мумкин.
- Муфталар «Арматураларни тўсиқсиз кўрсатиш» белгиси ўчирилган бўлса ҳам танланган вариант бўйича ўзгаради. Муфталарга тегмаслик учун «Арматура боғловчиларини қайта ишлаш» белгисини олиб ташланг.
- «Белгиланган элементларни» танланса-ю, ҳеч нарса белгиланмаган бўлса, ҳисоботда «Жами: 0» чиқади. Арматурани олдиндан белгиланг (масалан, фильтр орқали).
- «3D кўриниш детализация даражасини ўзгартириб бўлмайди.» хатоси — детализацияни вид шаблони бошқаряпти. Шаблонда «Детализация» параметрини ўчиринг ёки шаблонни олиб ташланг.
- «Мазкур кўриниш тури қўллаб қувватланмайди.» — буйруқ спецификация, лист ёки легендада ишга туширилган. Режа, кесим ёки 3D видни очинг.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
