Листларни битта DWG файлга экспорт қилиш
Буйруқ танланган Revit листларини аввал алоҳида DWG файлларга экспорт қилади, кейин AutoCAD ёрдамида ҳар бир листни Model Space га ўтказиб, барчасини битта умумий DWG файлга (листлар ёнма-ён) бирлаштиради. Ҳар бир лист таркибидаги ҳамма нарса оддий чизиқ ва объектларга ажратилади (Explode).

Олдиндан тайёрлаш
- Плагин қатъий равишда ADSK шаблонида ишлайди: лойиҳа ADSK шаблони асосида яратилган, ADSK параметрлари, оилалари ва жадваллари мавжуд бўлиши шарт. Бошқа шаблонда натижа нотўғри чиқиши ёки буйруқ ишламаслиги мумкин.
- Компьютерда AutoCAD ўрнатилган бўлиши керак (COM орқали ишга туширилади, ойнаси кўринади). Акс ҳолда «AutoCAD топилмади (AutoCAD ўрнатилган бўлиши керак).» хатоси чиқади.
- Лойиҳада листлар бўлиши керак (жой эгаллагичлардан ташқари), акс ҳолда «Лойиҳада листлар топилмади.» хабари чиқади.
- Экспорт созламалари лойиҳадаги биринчи DWG экспорт созламаси (Export DWG Setup) дан олинади, бўлмаса стандарт; кўринишлар «Merged Views» режимида.
Ишлаш тартиби
BIMUz лентасида «DWG Экспорт» тугмасини босинг.

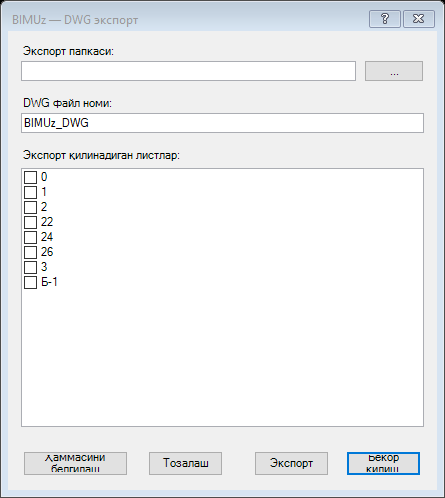

«BIMUz — DWG экспорт» ойнаси очилади. «Экспорт папкаси» ни танланг (ёки «...» орқали).
«DWG файл номи» ни киритинг ва «Экспорт қилинадиган листлар» рўйхатида листларни белгиланг.
«Экспорт» тугмасини босинг ва AutoCAD ишини кутинг — ҳар бир лист алоҳида қайта ишланади. Тугагач ҳисобот чиқади.
Созламалар
Асосий
| Майдон | Тавсиф |
|---|---|
| Экспорт папкаси: | DWG файллар сақланадиган папка; «...» тугмаси папка танлайди. Бўш бўлса «Экспорт папкасини танланг.» хабари чиқади. Папка бўлмаса яратилади. |
| DWG файл номи: | Якуний умумий файл номи. Дастлаб «BIMUz_DWG»; «.dwg» ўзи қўшилади, тақиқланган белгилар олиб ташланади, 100 белгидан кўп бўлмайди. Бўш бўлса «DWG файл номини киритинг.» хабари чиқади. |
| Экспорт қилинадиган листлар: | |
| Ҳаммасини белгилаш | Рўйхатдаги барча листларни белгилайди. |
| Тозалаш | Барча белгиларни олиб ташлайди. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Экспорт | Текширади ва экспортни бошлайди. |
| Бекор қилиш | Ойнани ёпади, ҳеч нарса экспорт қилинмайди. |
Натижа
- Папкада ҳар бир лист учун алоҳида DWG файли қолади. Файллар лист рақами тартибида номланади: «01_<рақам>-<ном>.dwg», «02_…» ва ҳ.к. Қайта экспортда эски файллар алмаштирилади.
- Якуний DWG: листлар Model Space'да лист рақами тартибида битта горизонтал қаторга, штамп чегараси бўйича 50 мм оралиқ билан ёнма-ён жойлашади, пастки чеккалари бир чизиқда. Ҳар бири блок сифатида қўйилиб Explode қилинади. Эски шу номли файл ўчирилади.
- Revit видларининг рамкаси AutoCAD'да кўринмайди: экспорт вақтида crop-рамка вақтинча яширилади (модель ўзгармайди), алоҳида лист DWG'ларида видовой экран чегаралари ўчирилган ва печатга чиқмайдиган «BIMUz-VIEWPORT» қатламига ўтказилади.
- Шу папкада «BIMUz_DWG_Manifest.csv» (UTF-8, «;» билан ажратилган) ёзилади: ҳар бир лист рақами, номи, DWG файли, штамп тури, чегаралари (мм), кўринишлар ва жадваллар сони.
- Ҳисобот: «DWG экспорт муваффақиятли тугади.», «Экспорт қилинган листлар: N», «Ҳар бир лист алоҳида DWG сифатида сақланди.» ва якуний DWG йўли. Вақтинчалик текис DWG'лар ўчирилади.
Қоидалар ва маслаҳатлар
- Жараён вақт олади (ҳар бир лист AutoCAD'да алоҳида қайта ишланади) — AutoCAD ойналарини ёпманг ва у билан ишламанг.
- Хато бўлса (масалан, «Лист DWG файли AutoCAD'да очилмади.» ёки «EXPORTLAYOUT вақти тугади (timeout).») ҳисоботда лист рақами кўрсатилади; алоҳида DWG файллар папкада қолади.
- Якуний файл бошқа дастурда очиқ бўлса, эскисини ўчириб бўлмайди — файлни ёпиб қайта уриниб кўринг.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
