Лентадаги тугма: Excel экспортЖадвалларни Excel'га экспорт қилиш
Буйруқ танланган Revit жадвалларини (спецификация, ВРС ва ҳ.к.) битта .xlsx файлга экспорт қилади: ҳар бир жадвал — алоҳида варақда. Сонлар Excel'да сон сифатида ёзилади.
Олдиндан тайёрлаш
- Лойиҳада камида битта жадвал бўлиши керак (шаблонлар, ревизия ва keynote жадваллари ҳисобга олинмайди), акс ҳолда «Лойиҳада жадваллар топилмади.» хабари чиқади.
- Актив кўриниш жадвал бўлса, у рўйхатда олдиндан белгиланади.
- Excel ўрнатилиши шарт эмас — файл OpenXML орқали ёзилади.
Ишлаш тартиби
BIMUz лентасида «Excel экспорт» тугмасини босинг.

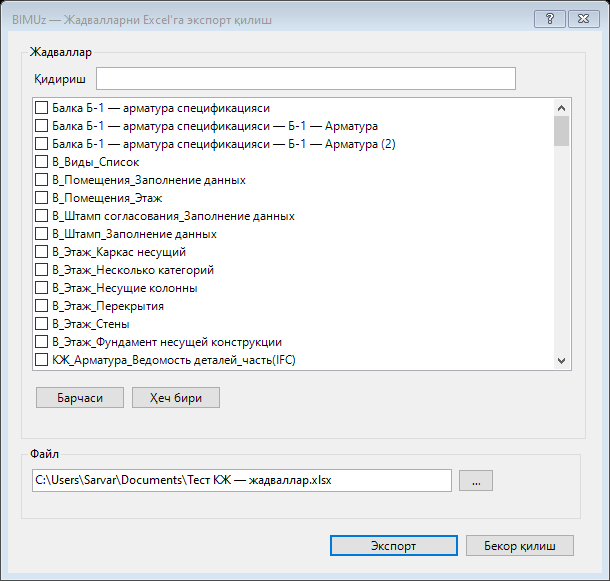

«BIMUz — Жадвалларни Excel'га экспорт қилиш» ойнаси очилади. Керакли жадвалларни белгиланг.
«Файл» гуруҳида сақлаш йўлини текширинг ёки «…» орқали ўзгартиринг.
«Экспорт» тугмасини босинг. Тугагач «Файлни очиш» ни танлаш мумкин.
Созламалар
Жадваллар
| Майдон | Тавсиф |
|---|---|
| Қидириш | Рўйхатни жадвал номи бўйича фильтрлайди; белгилар фильтр алмашганда сақланади. |
| Барчаси / Ҳеч бири | Кўринаётган жадвалларнинг ҳаммасини белгилайди / белгини олиб ташлайди. |
Файл
| Майдон | Тавсиф |
|---|---|
| Файл йўли | Дастлаб «Документы» папкасида «<лойиҳа номи> — жадваллар.xlsx». «…» — файлни танлаш. Номи «.xlsx» билан тугаши ва папка мавжуд бўлиши керак. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Экспорт | Текширади («Камида битта жадвални белгиланг.», «Файл номи .xlsx билан тугаши керак.», «Папка топилмади: …») ва экспортни бошлайди. |
| Бекор қилиш | Ойнани ёпади. |
Натижа
- Ҳар бир жадвал — алоҳида варақ. Варақ номи жадвал номидан олинади: 31 белгигача, тақиқланган белгилар «_» га алмаштирилади, такрорий номлар «(2)», «(3)» билан ажратилади.
- Жадвалнинг сарлавҳа ва тана қаторлари Revit'да кўринганидек матн сифатида ўқилади; бўш қаторлар ўтказилади, биринчи қатор қалин ёзилади. Сонли катаклар (масалан 12,5 ёки 1 234) Excel'да сон бўлади; «Ø12», «Км-1» каби матнлар матн бўлиб қолади.
- Тугагач «Экспорт тугади» ойнаси: жадваллар ва қаторлар сони, файл йўли; «Файлни очиш» ҳаволаси файлни очади.
Қоидалар ва маслаҳатлар
- Файл Excel'да очиқ бўлса, ёзиб бўлмайди ва хато ҳақида хабар чиқади — аввал файлни ёпинг.
- Экспорт жадвални ўзгартирмайди (ReadOnly).
- Тайёр ВРС ёки спецификацияни Excel'да қўшимча ҳисоблашлар учун ишлатиш қулай.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
