Лентадаги тугма: Тасмасимон фундаментТасмасимон фундаментни арматуралаш
Буйруқ лентали фундамент подошвасини пастки (керак бўлса юқори) тўр билан арматуралайди, сўралса фундамент деворининг иккала ён томонига вертикал ва горизонтал сетка қўяди. Узун стерженлар 11700 мм бўйича нахлест билан уланади. Бир нечта фундаментни бир йўла арматуралаш мумкин.
Олдиндан тайёрлаш
- Фундамент «Несущий фундамент» (Structural Foundation) категориясида бўлиши керак: деворга боғланган лента (WallFoundation), фундамент плитаси ёки оила. Подошва остида горизонтал текис юза бўлиши шарт.
- Девор сеткаси учун: девор лента билан битта элементда (тескари Т кесим) моделланган бўлиши ёки подошва устида алоҳида девор бўлиши керак. WallFoundation учун унинг ўз девори олинади; бошқа элементлар учун — пастки сатҳи подошва устидан ±100 мм да турган ва ўрта нуқтаси подошва устида бўлган деворлар. Девор арматура хости бўла олиши керак («Несущая» белгиланган).
- Лойиҳада камида битта арматура тури (RebarBarType) бўлиши керак, акс ҳолда «Лойиҳада арматура турлари (RebarBarType) топилмади.» хабари чиқади.
- Элемент арматура учун хост бўла олиши керак (Revit текшируви). Бўлмаса ҳисоботда «арматура учун хост бўла олмайди» деб ёзилади.
- Нахлестни СП 63 бўйича тўғри ҳисоблаш учун: элемент материали номида бетон синфи (масалан «Бетон B25»), арматура тури номида ёки материалида синф (A400, A500C, B500…) бўлиши тавсия этилади.
Ишлаш тартиби
Керак бўлса, арматураланадиган фундаментларни олдиндан танланг (фақат «Несущий фундамент» категориясидаги элементлар олинади).
«Арматуралаш» панелида «Фундамент арматуралаш» рўйхатини очиб, «Тасмасимон фундамент» тугмасини босинг.
Олдиндан ҳеч нарса танланмаган бўлса, фундаментларни танланг ва «Готово» (Finish) тугмасини босинг.

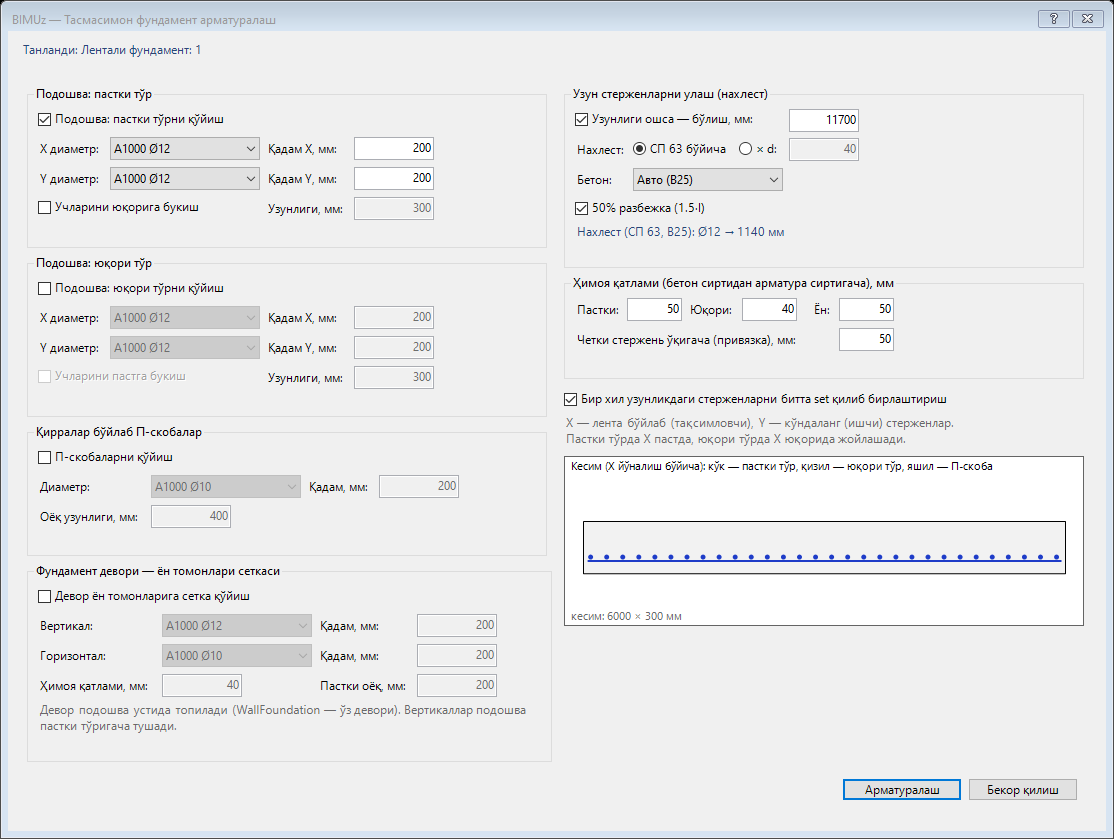

Ойнанинг юқорисида танланган элементлар сони кўрсатилади (масалан «Танланди: Лентали фундамент: 3»). «Подошва: пастки тўр» гуруҳида диаметр ва қадамларни белгиланг. Лента учун X — лента бўйлаб (тақсимловчи), Y — кўндаланг (ишчи) стерженлар.
Керак бўлса «Подошва: юқори тўр», «Қирралар бўйлаб П-скобалар» ва «Фундамент девори — ён томонлари сеткаси» гуруҳларини ёқинг ва тўлдиринг.
Лента кесими: подошва ва девор сеткаси «Узун стерженларни улаш (нахлест)» ва «Ҳимоя қатлами…» гуруҳларини текширинг. Пастдаги эскизда биринчи элемент кесими ва тўрлар кўринади.
Нахлест ва 50% разбежка «Арматуралаш» тугмасини босинг. Ҳисобот ойнасида натижа ва огоҳлантиришларни кўриб чиқинг.

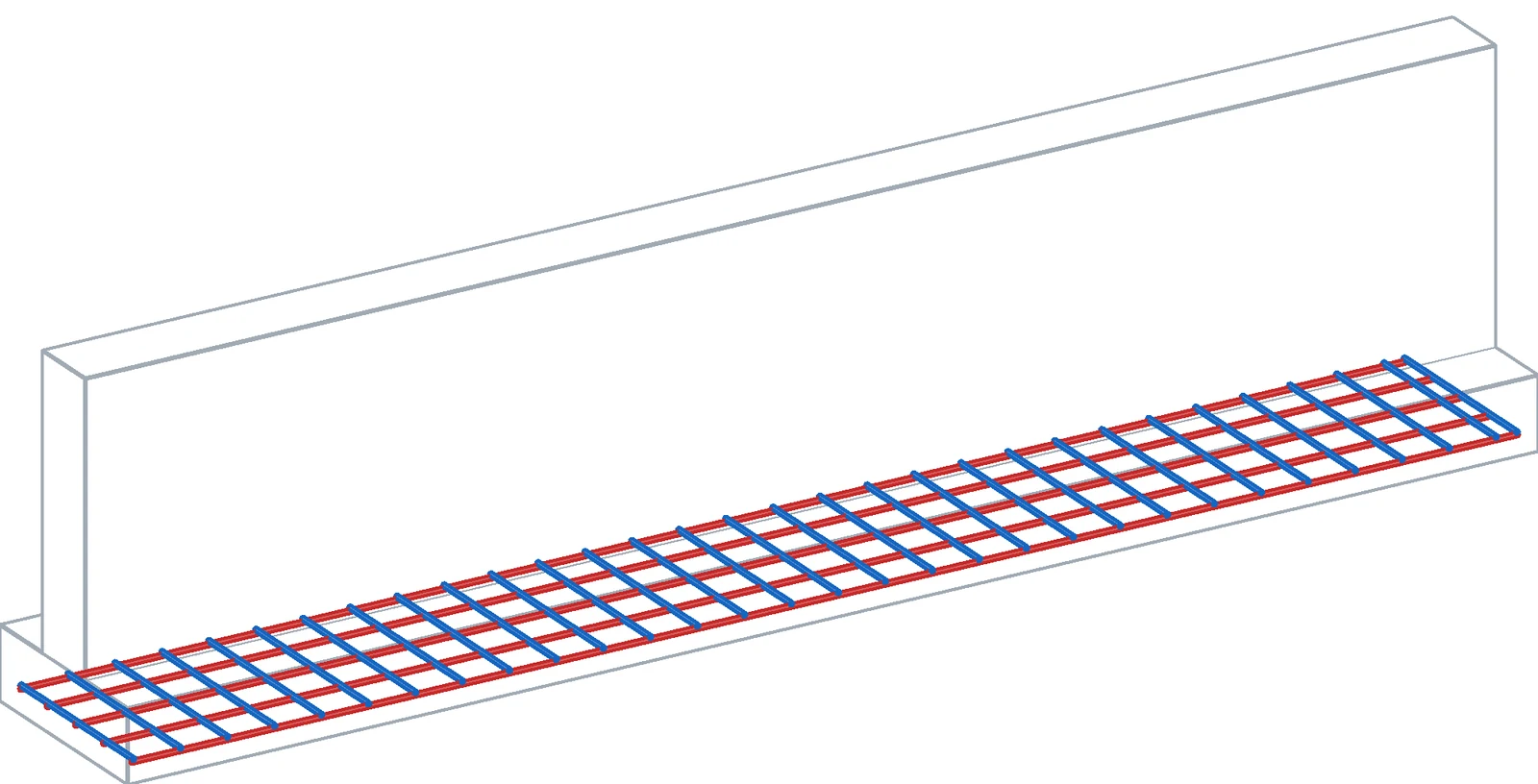

Натижа
Созламалар
Подошва: пастки тўр
| Майдон | Тавсиф |
|---|---|
| Подошва: пастки тўрни қўйиш | Шу тўрни яратиш ёки яратмаслик. Биринчи ишга туширишда ёқилган. Ўчирилса, гуруҳдаги майдонлар фаол эмас. |
| X диаметр: | X йўналишидаги стерженлар учун лойиҳадаги арматура тури (RebarBarType). Сукут бўйича Ø12 (бўлмаса рўйхатдаги биринчиси). Рўйхат очиқ турганда сон ёзиб фильтрлаш мумкин: «12» — фақат Ø12. Пастки тўрда X стерженлар энг пастда, Y стерженлар уларнинг устида ётади. |
| Қадам X, мм: | X стерженлари орасидаги масофа, мм. Сукут бўйича 200. 0 дан катта бўлиши шарт. |
| Y диаметр: | Y йўналишидаги (X га перпендикуляр) стерженлар тури. Сукут бўйича Ø12. |
| Қадам Y, мм: | Y стерженлари орасидаги масофа, мм. Сукут бўйича 200. |
| Учларини юқорига букиш | Ёқилса, пастки тўр стерженларининг иккала учи юқорига букилади (вертикал оёқ). Сукут бўйича ўчирилган. |
| Узунлиги, мм: | Букилган оёқ узунлиги, мм. Сукут бўйича 300. Оёқ бошқа тўргача 10 мм бўшлиқ қолдириб қисқартирилади; иккала тўр ҳам букилса — ҳар бири фундамент қалинлигининг ярмигача. Оёқ 4d дан қисқа чиқса, учлари тўғри қолдирилади ва огоҳлантириш берилади. |
Подошва: юқори тўр
| Майдон | Тавсиф |
|---|---|
| Подошва: юқори тўрни қўйиш | Шу тўрни яратиш ёки яратмаслик. Биринчи ишга туширишда ўчирилган (лента подошваси одатда фақат пастки тўр билан арматураланади). Ўчирилса, гуруҳдаги майдонлар фаол эмас. |
| X диаметр: | X йўналишидаги стерженлар учун лойиҳадаги арматура тури (RebarBarType). Сукут бўйича Ø12 (бўлмаса рўйхатдаги биринчиси). Рўйхат очиқ турганда сон ёзиб фильтрлаш мумкин: «12» — фақат Ø12. Юқори тўрда X стерженлар энг юқорида, Y стерженлар уларнинг остида ётади. |
| Қадам X, мм: | X стерженлари орасидаги масофа, мм. Сукут бўйича 200. 0 дан катта бўлиши шарт. |
| Y диаметр: | Y йўналишидаги (X га перпендикуляр) стерженлар тури. Сукут бўйича Ø12. |
| Қадам Y, мм: | Y стерженлари орасидаги масофа, мм. Сукут бўйича 200. |
| Учларини пастга букиш | Ёқилса, юқори тўр стерженларининг иккала учи пастга букилади. Сукут бўйича ўчирилган. |
| Узунлиги, мм: | Букилган оёқ узунлиги, мм. Сукут бўйича 300. Оёқ бошқа тўргача 10 мм бўшлиқ қолдириб қисқартирилади; иккала тўр ҳам букилса — ҳар бири фундамент қалинлигининг ярмигача. Оёқ 4d дан қисқа чиқса, учлари тўғри қолдирилади ва огоҳлантириш берилади. |
Қирралар бўйлаб П-скобалар
| Майдон | Тавсиф |
|---|---|
| П-скобаларни қўйиш | Ташқи контурнинг 300 мм дан узун ҳар бир қирраси бўйлаб П-симон скобалар (юқоридан пастгача, оёқлари ичкарига). Сукут бўйича ўчирилган. Скоба ёқилса, тўрлар скоба диаметрига ичкарига сурилади. |
| Диаметр: | Скоба арматура тури. Сукут бўйича Ø10. |
| Қадам, мм: | Қирра бўйлаб скобалар қадами, мм. Сукут бўйича 200. Биринчи ва охирги скоба бурчакдан (ён ҳимоя қатлами + 2d + 25 мм) масофада. |
| Оёқ узунлиги, мм: | Скобанинг горизонтал оёқлари узунлиги, мм. Сукут бўйича 400. Фундамент ўлчамининг ярмидан ошмаслиги учун автоматик қисқартирилади (огоҳлантириш билан); 4d дан қисқа бўлса, шу қиррага скоба қўйилмайди. |
Фундамент девори — ён томонлари сеткаси
| Майдон | Тавсиф |
|---|---|
| Девор ён томонларига сетка қўйиш | Фундамент деворининг иккала узун ёғига вертикал + горизонтал сетка. Биринчи ишга туширишда ўчирилган. |
| Вертикал: | Вертикал стерженлар тури (Ø12 сукут бўйича). Вертикаллар ички қаторда, горизонталлар орқасида жойлашади. |
| Қадам, мм: | Вертикал стерженлар қадами, мм. Сукут бўйича 200. |
| Горизонтал: | Горизонтал стерженлар тури (Ø10 сукут бўйича). Горизонталлар ташқи қаторда — сиртга яқин. |
| Қадам, мм: | Горизонтал стерженлар қадами баландлик бўйича, мм. Сукут бўйича 200. Биринчи горизонтал қисм остидан 50 мм юқорида. |
| Ҳимоя қатлами, мм: | Ён сиртдан ва юқори сиртдан горизонтал стерженгача ҳимоя қатлами, мм. Биринчи ишга туширишда 40. |
| Пастки оёқ, мм: | Вертикал стерженлар пастки учидаги ташқарига қараган горизонтал оёқ, мм. Сукут бўйича 200; 0 — тўғри стержень. Оёқ подошва контуридан (ён ҳимоя қатлами билан) чиқмаслиги учун қисқартирилади; 4d дан қисқа бўлса, оёқсиз қолади. |
Узун стерженларни улаш (нахлест)
| Майдон | Тавсиф |
|---|---|
| Узунлиги ошса — бўлиш, мм: | Ёқилса (сукут бўйича ёқилган), кесиш узунлиги (букилган оёқлар билан) шу қийматдан ошган стерженлар нахлест билан бўлакларга бўлинади. Сукут бўйича 11700 мм, камида 3000 мм. Бўлаклар максимал узунликда олинади, энг калта бўлак — 1000 мм. Нахлестдаги кейинги бўлак ёнга бир диаметрга сурилади (контактли нахлест). |
| Нахлест: | «СП 63 бўйича» (сукут бўйича) — нахлест узунлиги СП 63.13330 формуласи бўйича (чўзилган арматура, α = 1.2, камида 20d ва 250 мм, 10 мм га яхлитланади); арматура синфи тур номи ёки материалидан олинади (A240/A400/A500/B500…, топилмаса A500). «× d:» — нахлест = коэффициент × d (сукут бўйича 40), камида 250 мм. |
| Бетон: | Нахлестни ҳисоблаш учун бетон синфи (фақат «СП 63 бўйича» режимида фаол). «Авто (B…)» — элементнинг конструктив материали номидан (масалан «Бетон B25»), топилмаса B25. Қўлда B15…B50 танлаш мумкин. Остидаги кўк қаторда танланган диаметрлар учун нахлест узунлиги кўрсатилади. |
| 50% разбежка (1.5·l) | Ёқилса (сукут бўйича), ёнма-ён стерженлар икки гуруҳга (тоқ/жуфт) бўлинади ва уларнинг уланишлари 1.5 × нахлест узунлиги масофага сурилади — бир кесимда 50% дан ортиқ уланиш бўлмайди. Жой етмаса огоҳлантириш берилади. |
Ҳимоя қатлами (бетон сиртидан арматура сиртигача), мм
| Майдон | Тавсиф |
|---|---|
| Пастки: | Пастки сиртдан пастки тўргача (скоба бўлса — скобагача), мм. Биринчи ишга туширишда 50. |
| Юқори: | Юқори сиртдан юқори тўргача, мм. Биринчи ишга туширишда 40. |
| Ён: | Контур қирраларидан стерженлар учигача, мм. Биринчи ишга туширишда 50. |
| Четки стержень ўқигача (привязка), мм: | Контур четидан биринчи ва охирги стержень ўқигача масофа, мм. Сукут бўйича 50, лекин ҳимоя қатлами + радиусдан кам бўлмайди. Стерженлар шу нуқтадан қадам билан қўйилади; охирги қадам тўлиқ бўлмаса, охирги стержень четга (привязкага) қўйилади. |
Умумий
| Майдон | Тавсиф |
|---|---|
| Бир хил узунликдаги стерженларни битта set қилиб бирлаштириш | Ёқилса (сукут бўйича), кетма-кет турган бир хил узунликдаги стерженлар битта Rebar элементи бўлиб «Число с интервалом» жойлашуви билан яратилади. Ўчирилса, ҳар бир стержень алоҳида элемент. |
Натижа
- Танланган элементнинг ўзига боғланган (хост) Rebar элементлари: пастки ва/ёки юқори тўрнинг X ва Y қатламлари, ёқилган бўлса П-скобалар, фундамент девори ён сеткалари.
- Ҳар бир Rebar элементининг «Комментарии» параметрига унинг вазифаси ёзилади: «Фундамент: пастки тўр X», «Фундамент: пастки тўр Y», «Фундамент: юқори тўр X/Y», «Фундамент: П-скоба», «Фундамент девори: вертикал/горизонтал» (алоҳида девор учун — «Фундамент девори (ID …): …»).
- Жойлашув — «Число с интервалом» (қадам параметр сифатида сақланади), шунинг учун кейин Revit'да қадамни ўзгартириш мумкин.
- Якуний ҳисобот ойнаси: «Арматураланди: N / M та фундамент», пастки/юқори тўр X ва Y стерженлари сони, П-скобалар, ён сеткалар (вертикал/горизонтал), нахлест уланишлар сони, жами стерженлар ва Rebar элементлари сони. Хато ва огоҳлантиришлар (30 тагача) қўшимча маълумот бўлимида.
- Подошва баландлиги девор (юқори қисм) остигача олинади: юқори тўр подошва устида, девор ичида эмас.
- Девор сеткаси фақат деворнинг узун ёқларига (девор ўқига параллел, энг узун ёқнинг камида ярми) қўйилади. Вертикаллар подошва пастки тўри устидан девор юқорисигача (ҳимоя қатлами билан) боради, пастки учида ташқарига оёқ. Горизонталлар девор узунлиги бўйича, керак бўлса нахлест билан уланади. Алоҳида девор бўлса, сетка шу деворга боғланади.
Қоидалар ва маслаҳатлар
- Қайта таҳрирлаш: аввал арматураланган элементни (ёки унинг бирорта стерженини) танлаб, буйруқни яна ишга туширинг. «Таҳрирлаш (эски арматурани алмаштириш)» ни танласангиз, олдинги созламалар ойнада тикланади — ўзгартириб «OK» босинг: эски стерженлар ўчирилади ва янгилари яратилади, марка ва лист жадваллари сақланади. «Устига қўшиш» эски арматурага тегмайди. Созламалар элементнинг ўзида сақланади, шунинг учун файл бошқа компьютерда очилса ҳам ишлайди.
- Стерженлар йўналиши: X — пастки юза ташқи контурининг энг узун қирраси бўйлаб, Y — унга перпендикуляр. Контур ихтиёрий шаклда бўлиши мумкин, тешиклар ҳисобга олинади: стерженлар тешик атрофида кесилади.
- 100 мм дан қисқа чиққан стерженлар яратилмайди. Фундамент бир йўналишда жуда тор бўлса, «фундамент бу йўналишда жуда тор» огоҳлантириши берилади.
- «Пастки ва юқори тўрлар орасида жой етарли эмас» ёки «…тўр қалинликка сиғмайди» хатоси чиқса — ҳимоя қатламини ёки диаметрларни камайтиринг.
- Ойнадаги созламалар Revit сессияси давомида эсда қолади (ҳар бир буйруқ учун алоҳида), Revit ёпилганда йўқолади.
- Ҳар бир элемент алоҳида транзакцияда арматураланади: битта элементда хато бўлса, бошқалари барибир яратилади. Битта ҳам стержень чиқмаган элемент ўзгаришсиз қолади.
- Ойнада «Камида битта арматура турини танланг.» хабари — барча гуруҳлар ўчирилган. «… 0 дан катта бўлиши керак» / «сон нотўғри киритилган» — майдонга мусбат сон киритинг (вергул ёки нуқта).
- «Подошва устида фундамент девори топилмади, ён сетка қўйилмади.» — девор подошва устида турмайди ёки бошқа сатҳда. Деворни подошва устига туширинг ёки лентани девор билан битта элемент қилиб моделланг.
- «Девор (ID …) арматура учун хост бўла олмайди» — девор хусусиятларида «Несущая» (Structural) белгисини ёқинг.
- Вертикаллар девор юқорисигача боради. WallFoundation'нинг ўз девори бутун қават баландлигида бўлса, сетка ҳам шу баландликда бўлади — фундамент деворини алоҳида девор қилиб моделланг.
- «…: баландлик етарли эмас, ён сетка қўйилмади» — вертикал стерженлар учун баландлик 300 мм дан кам.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
