Лентадаги тугма: Кўринишларни текислашКўринишларни листларда намуна бўйича текислаш
Буйруқ намуна листдаги кўриниш (viewport) жойини бошқа листлардаги шу турдаги кўринишларга кўчиради: ёки модель координатаси бўйича (бинонинг бир нуқтаси ҳамма листда бир жойга тушади), ёки рамка маркази бўйича. Қават планларини бир хил жойлаштириш учун қулай.
Олдиндан тайёрлаш
- Кўриниш жойланган камида 2 та лист бўлиши керак, акс ҳолда «Кўриниш жойланган камида 2 та лист керак.» хабари чиқади.
- Мақсад листларда намуна билан бир хил турдаги (план — план, разрез — разрез) кўриниш бўлиши керак.
Ишлаш тартиби
BIMUz лентасида «Листлар» → «Кўринишларни текислаш» тугмасини босинг.

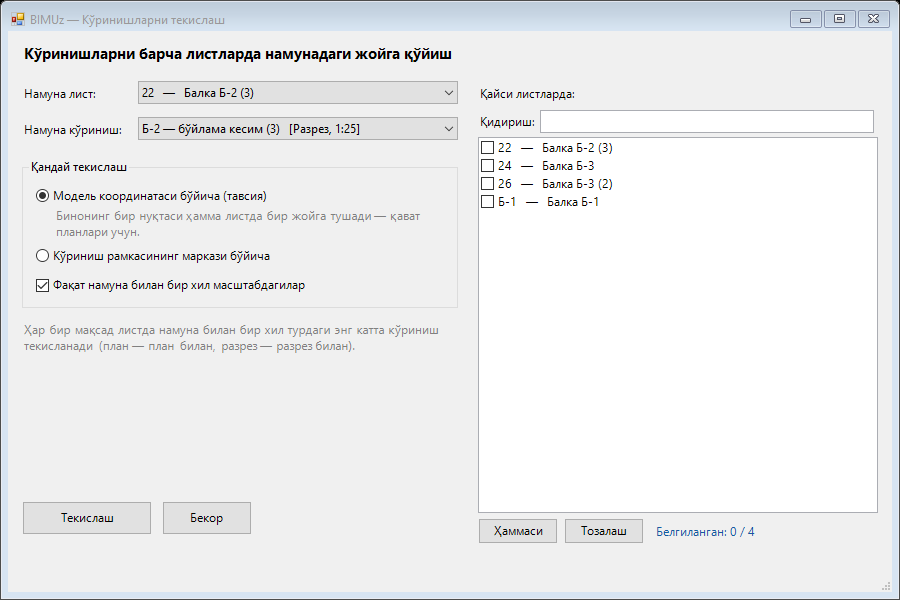

«BIMUz — Кўринишларни текислаш» ойнаси очилади. «Намуна лист» ва «Намуна кўриниш» ни танланг.
«Қандай текислаш» да усулни танланг ва керак бўлса масштаб шартини ўзгартиринг.
«Қайси листларда» рўйхатида текисланадиган листларни белгиланг.
«Текислаш» тугмасини босинг. Ҳисобот чиқади.
Созламалар
Намуна
| Майдон | Тавсиф |
|---|---|
| Намуна лист: | Намуна кўриниш жойлашган лист (фақат кўриниши бор листлар кўрсатилади). Дастлаб биринчиси. |
| Намуна кўриниш: | Танланган листдаги кўриниш: «ном [тур, 1:масштаб]». Танланмаса «Намуна кўринишни танланг.» хабари чиқади. |
Қандай текислаш
| Майдон | Тавсиф |
|---|---|
| Модель координатаси бўйича (тавсия) | Дастлаб танланган. Лойиҳа боши нуқтаси (0,0,0) ҳар бир мақсад листда намунадагидек жойга тушади — қават планлари учун. |
| Кўриниш рамкасининг маркази бўйича | Кўриниш рамкасининг маркази намунадагидек нуқтага қўйилади. |
| Фақат намуна билан бир хил масштабдагилар | Дастлаб ёқилган. Ёқилса, мақсад листда фақат намуна масштабидаги кўриниш ўзгартирилади. |
Листлар
| Майдон | Тавсиф |
|---|---|
| Қайси листларда: | Текисланадиган листлар рўйхати (қидириш, «Ҳаммаси», «Тозалаш» билан). Дастлаб ҳеч бири белгиланмаган; намуна листнинг ўзи ҳисобга олинмайди. Белгиланмаса «Текисланадиган листларни белгиланг.» хабари чиқади. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Текислаш | Текислашни бошлайди. |
| Бекор | Ойнани ёпади. |
Натижа
- Ҳар бир мақсад листда намуна билан бир хил турдаги (ва, шарт ёқилган бўлса, бир хил масштабдаги) энг катта майдонли кўриниш танланади ва намунага мос жойга суради.
- Модель бўйича усулда лойиҳа боши нуқтасининг листдаги ўрни таққосланади; ҳисоблаб бўлмаса, рамка маркази ишлатилади ва ҳисоботда шу ҳақда ёзилади.
- Ҳисобот: «Тайёр.», «Усул: …», «Текисланган кўринишлар: N», «Мос кўриниш топилмади: N (листлар)» — ўтказиб юборилган листлар.
Қоидалар ва маслаҳатлар
- Планларни текислаш учун «Модель координатаси бўйича» ни ишлатинг — кўринишлар бир хил масштабда ва бир йўналишда бўлиши керак.
- Кўриниш кўчирилмаса, у «Мос кўриниш топилмади» сонига қўшилади.
- Ўзгаришлар бир транзакцияда: Ctrl+Z ҳаммасини қайтаради.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
