Лентадаги тугма: МаркалашКонструктив элементларни маркалаш
Буйруқ конструктив элементларга (колонна, балка, фундамент, девор, плита) категория бўйича префикс ва бошланғич рақам билан марка беради ҳамда маркаси йўқ элементларни топиб кўрсатади. Ойна ёпилмасдан бир неча марта ишлатиш мумкин.
Олдиндан тайёрлаш
- Марка Revit'нинг стандарт «Марка» (Mark) параметрига ёзилади.
- «Танланганлар» қамрови учун элементларни олдиндан белгиланг; «Жорий вид» — актив кўринишдаги элементлар.
Ишлаш тартиби
BIMUz лентасида «Маркалаш» тугмасини босинг.

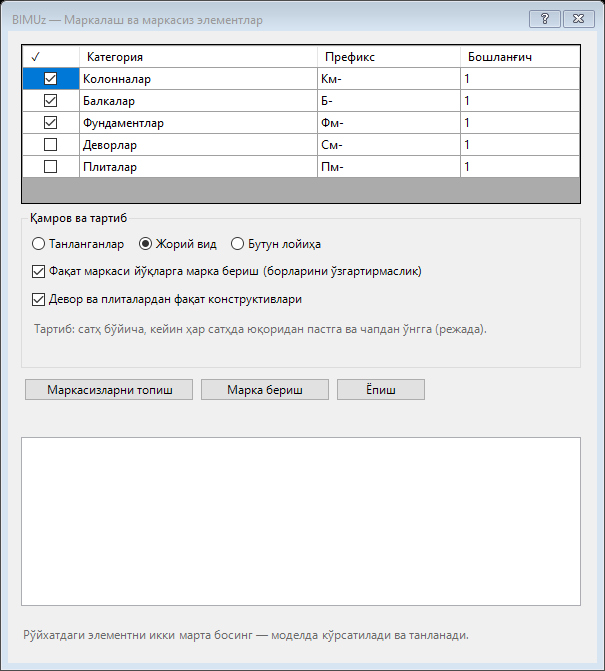

«BIMUz — Маркалаш ва маркасиз элементлар» ойнаси очилади. Жадвалда категорияларни белгиланг, «Префикс» ва «Бошланғич» рақамни текширинг.
«Қамров ва тартиб» да қамровни (Танланганлар / Жорий вид / Бутун лойиҳа) ва шартларни танланг.
«Маркасизларни топиш» ни босиб рўйхатни кўринг ёки «Марка бериш» ни босинг.
Рўйхатдаги элементни икки марта босинг — у моделда танланади ва кўрсатилади. Ишни тугатгач «Ёпиш».
Созламалар
Категориялар
| Майдон | Тавсиф |
|---|---|
| ✓ / Категория / Префикс / Бошланғич | Колонналар («Км-»), Балкалар («Б-»), Фундаментлар («Фм-») дастлаб белгиланган; Деворлар («См-») ва Плиталар («Пм-») белгиланмаган. Префикс ва бошланғич рақам (дастлаб 1) таҳрирланади; рақам нотўғри бўлса 1 олинади. |
Қамров ва тартиб
| Майдон | Тавсиф |
|---|---|
| Танланганлар | Фақат олдиндан белгиланган элементлар. |
| Жорий вид | Дастлаб танланган. Актив кўринишдаги элементлар. |
| Бутун лойиҳа | Лойиҳадаги барча элементлар. |
| Фақат маркаси йўқларга марка бериш (борларини ўзгартирмаслик) | Дастлаб ёқилган. Маркаси борлар ўзгармайди ва бор маркалар такрорланмайди. Ўчирилса — танланган элементларнинг ҳаммаси бошидан рақамланади. |
| Девор ва плиталардан фақат конструктивлари | Дастлаб ёқилган. Деворлар ва плиталардан фақат конструктив (несущая) белгиси қўйилганлари олинади. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Маркасизларни топиш | Рўйхатга маркаси йўқ элементларни «Категория | Тур | Сатҳ | ID» кўринишида чиқаради ва «Маркасиз элементлар: N» ёки «Маркасиз элементлар йўқ.» деб ёзади. |
| Марка бериш | Белгиланган категориялар бўйича марка беради ва «Марка берилди: N та элемент.» деб ёзади, сўнг маркасизлар рўйхатини янгилайди. |
| Ёпиш | Ойнани ёпади. |
Натижа
- Элементлар тартиби: сатҳ баландлиги бўйича, ҳар сатҳда режада юқоридан пастга, кейин чапдан ўнгга (0,5 м аниқликда бир қатор деб ҳисобланади). Марка = префикс + кетма-кет рақам.
- Ёзиб бўлмайдиган (ўқиш учун) «Марка» параметрли элемент ўтказиб юборилади.
- Марка бериш бир транзакцияда («BIMUz: Маркалаш»): Ctrl+Z қайтаради.
Қоидалар ва маслаҳатлар
- Агар «Жорий вид» қамровида актив кўриниш элементларни қабул қилмаса (масалан, жадвал), ойна хато матнини кўрсатади — «Бутун лойиҳа» қамровини танланг.
- Аввал «Маркасизларни топиш» билан текширинг, кейин «Марка бериш».
- «Фақат маркаси йўқларга…» ўчирилса, борлари ҳам қайта рақамланади — эҳтиёт бўлинг.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
