Лентадаги тугма: Плита арматуралашПлитани (перекрытие) арматуралаш
Буйруқ перекрытие плитасига пастки ва юқори тўрларни қўяди, 11700 мм дан узун стерженларни нахлест билан улайди ва сўралса колонналар устига қўшимча юқори арматура қўяди. Контур шакли ихтиёрий, тешиклар ҳисобга олинади; бир нечта плитани бир йўла арматуралаш мумкин.
Олдиндан тайёрлаш
- Плита «Перекрытия» (Floors) категориясидаги перекрытие бўлиши керак; бошқа категориялар танланмайди. Пастки юзаси горизонтал ва текис бўлиши шарт.
- Колонналар устидаги қўшимча арматура учун: колонналар «Несущие колонны» категориясида, плитага остидан тегиб турган (50 мм гача) ёки уни кесиб ўтувчи, маркази плита контури ичида бўлиши керак.
- Лойиҳада камида битта арматура тури (RebarBarType) бўлиши керак, акс ҳолда «Лойиҳада арматура турлари (RebarBarType) топилмади.» хабари чиқади.
- Элемент арматура учун хост бўла олиши керак (Revit текшируви). Бўлмаса ҳисоботда «арматура учун хост бўла олмайди» деб ёзилади.
- Нахлестни СП 63 бўйича тўғри ҳисоблаш учун: элемент материали номида бетон синфи (масалан «Бетон B25»), арматура тури номида ёки материалида синф (A400, A500C, B500…) бўлиши тавсия этилади.
Ишлаш тартиби
Керак бўлса, плиталарни олдиндан танланг.
«Арматуралаш» панелида «Плита арматуралаш» тугмасини босинг.
Олдиндан танланмаган бўлса, плиталарни танланг ва «Готово» (Finish) тугмасини босинг.

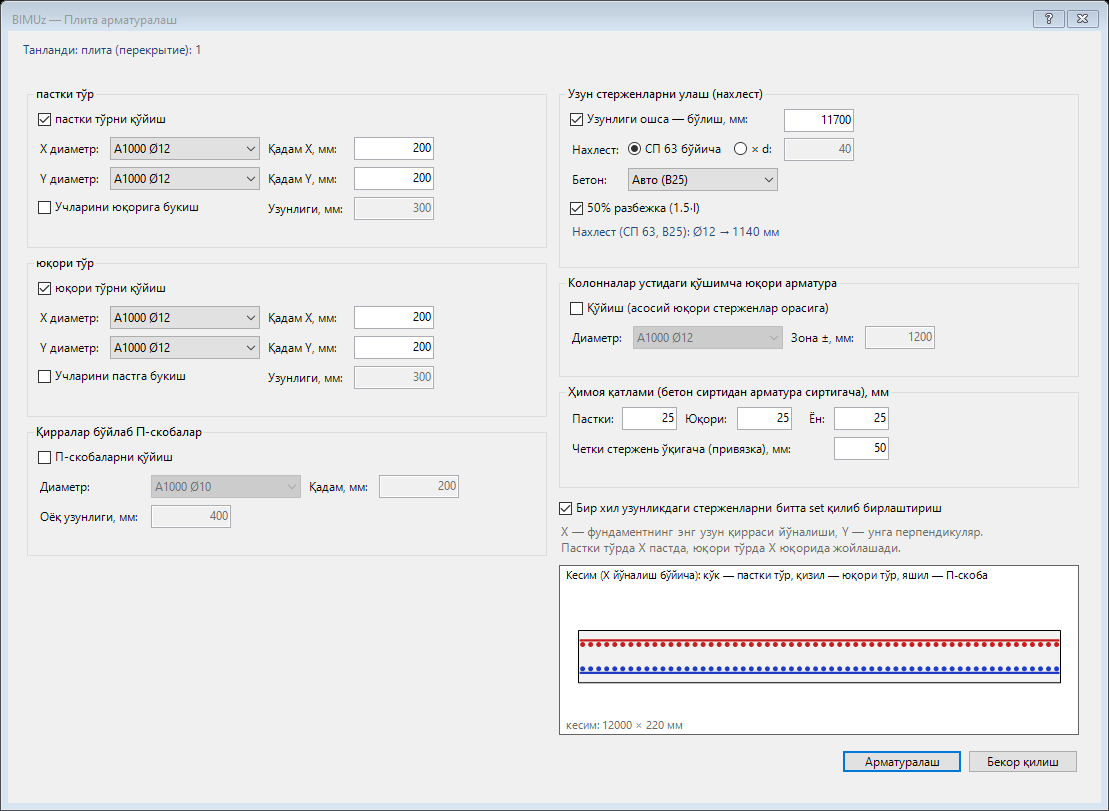

«пастки тўр» ва «юқори тўр» гуруҳларида диаметр ва қадамларни белгиланг. X — энг узун қирра йўналиши, Y — унга перпендикуляр.
Керак бўлса «Колонналар устидаги қўшимча юқори арматура» гуруҳида «Қўйиш…» ни ёқинг, диаметр ва зонани белгиланг.
Колонна устидаги қўшимча юқори арматура Нахлест ва ҳимоя қатламини текширинг (плита учун сукут бўйича 25 мм), «Арматуралаш» тугмасини босинг.
Нахлест ва 50% разбежка Ҳисобот ойнасида натижани кўриб чиқинг.
Созламалар
пастки тўр
| Майдон | Тавсиф |
|---|---|
| пастки тўрни қўйиш | Шу тўрни яратиш ёки яратмаслик. Биринчи ишга туширишда ёқилган. Ўчирилса, гуруҳдаги майдонлар фаол эмас. |
| X диаметр: | X йўналишидаги стерженлар учун лойиҳадаги арматура тури (RebarBarType). Сукут бўйича Ø12 (бўлмаса рўйхатдаги биринчиси). Рўйхат очиқ турганда сон ёзиб фильтрлаш мумкин: «12» — фақат Ø12. Пастки тўрда X стерженлар энг пастда, Y стерженлар уларнинг устида ётади. |
| Қадам X, мм: | X стерженлари орасидаги масофа, мм. Сукут бўйича 200. 0 дан катта бўлиши шарт. |
| Y диаметр: | Y йўналишидаги (X га перпендикуляр) стерженлар тури. Сукут бўйича Ø12. |
| Қадам Y, мм: | Y стерженлари орасидаги масофа, мм. Сукут бўйича 200. |
| Учларини юқорига букиш | Ёқилса, пастки тўр стерженларининг иккала учи юқорига букилади (вертикал оёқ). Сукут бўйича ўчирилган. |
| Узунлиги, мм: | Букилган оёқ узунлиги, мм. Сукут бўйича 300. Оёқ бошқа тўргача 10 мм бўшлиқ қолдириб қисқартирилади; иккала тўр ҳам букилса — ҳар бири фундамент қалинлигининг ярмигача. Оёқ 4d дан қисқа чиқса, учлари тўғри қолдирилади ва огоҳлантириш берилади. |
юқори тўр
| Майдон | Тавсиф |
|---|---|
| юқори тўрни қўйиш | Шу тўрни яратиш ёки яратмаслик. Биринчи ишга туширишда ёқилган. Ўчирилса, гуруҳдаги майдонлар фаол эмас. |
| X диаметр: | X йўналишидаги стерженлар учун лойиҳадаги арматура тури (RebarBarType). Сукут бўйича Ø12 (бўлмаса рўйхатдаги биринчиси). Рўйхат очиқ турганда сон ёзиб фильтрлаш мумкин: «12» — фақат Ø12. Юқори тўрда X стерженлар энг юқорида, Y стерженлар уларнинг остида ётади. |
| Қадам X, мм: | X стерженлари орасидаги масофа, мм. Сукут бўйича 200. 0 дан катта бўлиши шарт. |
| Y диаметр: | Y йўналишидаги (X га перпендикуляр) стерженлар тури. Сукут бўйича Ø12. |
| Қадам Y, мм: | Y стерженлари орасидаги масофа, мм. Сукут бўйича 200. |
| Учларини пастга букиш | Ёқилса, юқори тўр стерженларининг иккала учи пастга букилади. Сукут бўйича ўчирилган. |
| Узунлиги, мм: | Букилган оёқ узунлиги, мм. Сукут бўйича 300. Оёқ бошқа тўргача 10 мм бўшлиқ қолдириб қисқартирилади; иккала тўр ҳам букилса — ҳар бири фундамент қалинлигининг ярмигача. Оёқ 4d дан қисқа чиқса, учлари тўғри қолдирилади ва огоҳлантириш берилади. |
Қирралар бўйлаб П-скобалар
| Майдон | Тавсиф |
|---|---|
| П-скобаларни қўйиш | Ташқи контурнинг 300 мм дан узун ҳар бир қирраси бўйлаб П-симон скобалар (юқоридан пастгача, оёқлари ичкарига). Сукут бўйича ўчирилган. Скоба ёқилса, тўрлар скоба диаметрига ичкарига сурилади. |
| Диаметр: | Скоба арматура тури. Сукут бўйича Ø10. |
| Қадам, мм: | Қирра бўйлаб скобалар қадами, мм. Сукут бўйича 200. Биринчи ва охирги скоба бурчакдан (ён ҳимоя қатлами + 2d + 25 мм) масофада. |
| Оёқ узунлиги, мм: | Скобанинг горизонтал оёқлари узунлиги, мм. Сукут бўйича 400. Фундамент ўлчамининг ярмидан ошмаслиги учун автоматик қисқартирилади (огоҳлантириш билан); 4d дан қисқа бўлса, шу қиррага скоба қўйилмайди. |
Узун стерженларни улаш (нахлест)
| Майдон | Тавсиф |
|---|---|
| Узунлиги ошса — бўлиш, мм: | Ёқилса (сукут бўйича ёқилган), кесиш узунлиги (букилган оёқлар билан) шу қийматдан ошган стерженлар нахлест билан бўлакларга бўлинади. Сукут бўйича 11700 мм, камида 3000 мм. Бўлаклар максимал узунликда олинади, энг калта бўлак — 1000 мм. Нахлестдаги кейинги бўлак ёнга бир диаметрга сурилади (контактли нахлест). |
| Нахлест: | «СП 63 бўйича» (сукут бўйича) — нахлест узунлиги СП 63.13330 формуласи бўйича (чўзилган арматура, α = 1.2, камида 20d ва 250 мм, 10 мм га яхлитланади); арматура синфи тур номи ёки материалидан олинади (A240/A400/A500/B500…, топилмаса A500). «× d:» — нахлест = коэффициент × d (сукут бўйича 40), камида 250 мм. |
| Бетон: | Нахлестни ҳисоблаш учун бетон синфи (фақат «СП 63 бўйича» режимида фаол). «Авто (B…)» — элементнинг конструктив материали номидан (масалан «Бетон B25»), топилмаса B25. Қўлда B15…B50 танлаш мумкин. Остидаги кўк қаторда танланган диаметрлар учун нахлест узунлиги кўрсатилади. |
| 50% разбежка (1.5·l) | Ёқилса (сукут бўйича), ёнма-ён стерженлар икки гуруҳга (тоқ/жуфт) бўлинади ва уларнинг уланишлари 1.5 × нахлест узунлиги масофага сурилади — бир кесимда 50% дан ортиқ уланиш бўлмайди. Жой етмаса огоҳлантириш берилади. |
Колонналар устидаги қўшимча юқори арматура
| Майдон | Тавсиф |
|---|---|
| Қўйиш (асосий юқори стерженлар орасига) | Ёқилса, плита остидаги ёки уни кесиб ўтувчи ҳар бир несущий колонна атрофида X ва Y бўйлаб асосий юқори стерженлар орасига (қадам ўртасига) қўшимча стерженлар қўйилади. Сукут бўйича ўчирилган. Юқори тўр ёқилган бўлиши шарт. |
| Диаметр: | Қўшимча стерженлар тури. Сукут бўйича Ø12. |
| Зона ±, мм: | Колонна ўқидан ҳар томонга зона ярим ўлчами, мм. Сукут бўйича 1200 (яъни 2400 мм узунликдаги стерженлар). Стерженлар плита контури ичида кесилади; 300 мм дан қисқа чиқса қўйилмайди. |
Ҳимоя қатлами (бетон сиртидан арматура сиртигача), мм
| Майдон | Тавсиф |
|---|---|
| Пастки: | Пастки сиртдан пастки тўргача (скоба бўлса — скобагача), мм. Биринчи ишга туширишда 25. |
| Юқори: | Юқори сиртдан юқори тўргача, мм. Биринчи ишга туширишда 25. |
| Ён: | Контур қирраларидан стерженлар учигача, мм. Биринчи ишга туширишда 25. |
| Четки стержень ўқигача (привязка), мм: | Контур четидан биринчи ва охирги стержень ўқигача масофа, мм. Сукут бўйича 50, лекин ҳимоя қатлами + радиусдан кам бўлмайди. Стерженлар шу нуқтадан қадам билан қўйилади; охирги қадам тўлиқ бўлмаса, охирги стержень четга (привязкага) қўйилади. |
Умумий
| Майдон | Тавсиф |
|---|---|
| Бир хил узунликдаги стерженларни битта set қилиб бирлаштириш | Ёқилса (сукут бўйича), кетма-кет турган бир хил узунликдаги стерженлар битта Rebar элементи бўлиб «Число с интервалом» жойлашуви билан яратилади. Ўчирилса, ҳар бир стержень алоҳида элемент. |
Натижа
- Танланган элементнинг ўзига боғланган (хост) Rebar элементлари: пастки ва/ёки юқори тўрнинг X ва Y қатламлари, колонналар устидаги қўшимча стерженлар, ёқилган бўлса П-скобалар.
- Ҳар бир Rebar элементининг «Комментарии» параметрига унинг вазифаси ёзилади: «Плита: пастки тўр X», «Плита: пастки тўр Y», «Плита: юқори тўр X/Y», «Плита: П-скоба», «Плита: колонна устидаги қўшимча».
- Жойлашув — «Число с интервалом» (қадам параметр сифатида сақланади), шунинг учун кейин Revit'да қадамни ўзгартириш мумкин.
- Якуний ҳисобот ойнаси: «Арматураланди: N / M та плита», пастки/юқори тўр X ва Y стерженлари сони, П-скобалар, колонналар устидаги қўшимча, нахлест уланишлар сони, жами стерженлар ва Rebar элементлари сони. Хато ва огоҳлантиришлар (30 тагача) қўшимча маълумот бўлимида.
- Колонналар устидаги қўшимча стерженлар асосий юқори тўрнинг X ва Y қатламлари сатҳида, асосий стерженлар орасида (қадам ўртасида) колонна ўқидан ±зона оралиғида қўйилади.
Қоидалар ва маслаҳатлар
- Қайта таҳрирлаш: аввал арматураланган элементни (ёки унинг бирорта стерженини) танлаб, буйруқни яна ишга туширинг. «Таҳрирлаш (эски арматурани алмаштириш)» ни танласангиз, олдинги созламалар ойнада тикланади — ўзгартириб «OK» босинг: эски стерженлар ўчирилади ва янгилари яратилади, марка ва лист жадваллари сақланади. «Устига қўшиш» эски арматурага тегмайди. Созламалар элементнинг ўзида сақланади, шунинг учун файл бошқа компьютерда очилса ҳам ишлайди.
- Стерженлар йўналиши: X — пастки юза ташқи контурининг энг узун қирраси бўйлаб, Y — унга перпендикуляр. Контур ихтиёрий шаклда бўлиши мумкин, тешиклар ҳисобга олинади: стерженлар тешик атрофида кесилади.
- 100 мм дан қисқа чиққан стерженлар яратилмайди. Фундамент бир йўналишда жуда тор бўлса, «фундамент бу йўналишда жуда тор» огоҳлантириши берилади.
- «Пастки ва юқори тўрлар орасида жой етарли эмас» ёки «…тўр қалинликка сиғмайди» хатоси чиқса — ҳимоя қатламини ёки диаметрларни камайтиринг.
- Ойнадаги созламалар Revit сессияси давомида эсда қолади (ҳар бир буйруқ учун алоҳида), Revit ёпилганда йўқолади.
- Ҳар бир элемент алоҳида транзакцияда арматураланади: битта элементда хато бўлса, бошқалари барибир яратилади. Битта ҳам стержень чиқмаган элемент ўзгаришсиз қолади.
- Ойнада «Камида битта арматура турини танланг.» хабари — барча гуруҳлар ўчирилган. «… 0 дан катта бўлиши керак» / «сон нотўғри киритилган» — майдонга мусбат сон киритинг (вергул ёки нуқта).
- «Колонна устидаги арматура учун юқори тўрни ёқинг.» — қўшимча арматура фақат юқори тўр билан ишлайди.
- «Плита остида (ёки ичида) колонналар топилмади.» — колонналар плитага тегмайди ёки «Несущие колонны» категориясида эмас.
- Rebar «Комментарии»сида плита тўрлари «Плита: …» деб ёзилади (фундамент буйруқларида — «Фундамент: …») — спецификацияда шу бўйича фильтрлаш мумкин.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
