Лентадаги тугма: Доп арматура проем (деворлар)Девордаги проёмларга қўшимча арматура
Буйруқ бетон деворлардаги эшик ва дераза проёмлари атрофига қўшимча арматура қўяди: ён томонларга вертикал, тепа (ва деразада паст) томонга горизонтал стерженлар, бурчакларга 45° диагоналлар ва ихтиёрий хомутлар. Аввал арматура қўйиладиган деворларни танлайсиз — ойнада фақат ўша деворлардаги мос проёмлар рўйхати чиқади; эшиклар ва деразалар учун созламалар алоҳида.
Олдиндан тайёрлаш
- Эшик ва деразалар деворга хостланган оилалар бўлиши керак (категория «Двери» ёки «Окна»).
- Девор тури таркибида номи ёки класси «бетон»/«concrete»/«железобетон» сўзини ўз ичига олган материалли қатлам бўлиши керак — акс ҳолда проём рўйхатга тушмайди.
- Девор «Несущая» (Structural) бўлиши ва арматура учун хост бўла олиши керак.
- Лойиҳада керакли диаметрдаги арматура турлари (RebarBarType) юкланган бўлсин.
- Хомут керак бўлса: лойиҳада номи кирилл «Х» ҳарфи билан бошланадиган арматура формалари (RebarShape) бўлиши керак — фақат шулар «Форма:» рўйхатида кўринади.
- Деворда ҳимоя қатлами параметрлари берилган бўлсин: ташқи ва ички юза ҳимоя қатлами — стерженлар жойи шулардан ҳисобланади (берилмаса 0 олинади); «бошқа юзалар» ҳимоя қатлами — девор учлари, юқори ва пастки юзасидан чекиниш (берилмаса 25 мм).
Ишлаш тартиби
«Доп арматура проем (деворлар)» тугмасини босинг. Арматура қўйиладиган деворларни танланг (олдиндан танлаб қўйсангиз, ўша танлов ишлатилади) ва «Готово» (Finish) тугмасини босинг — фақат ўша деворлардаги проёмлар рўйхатга тушади.

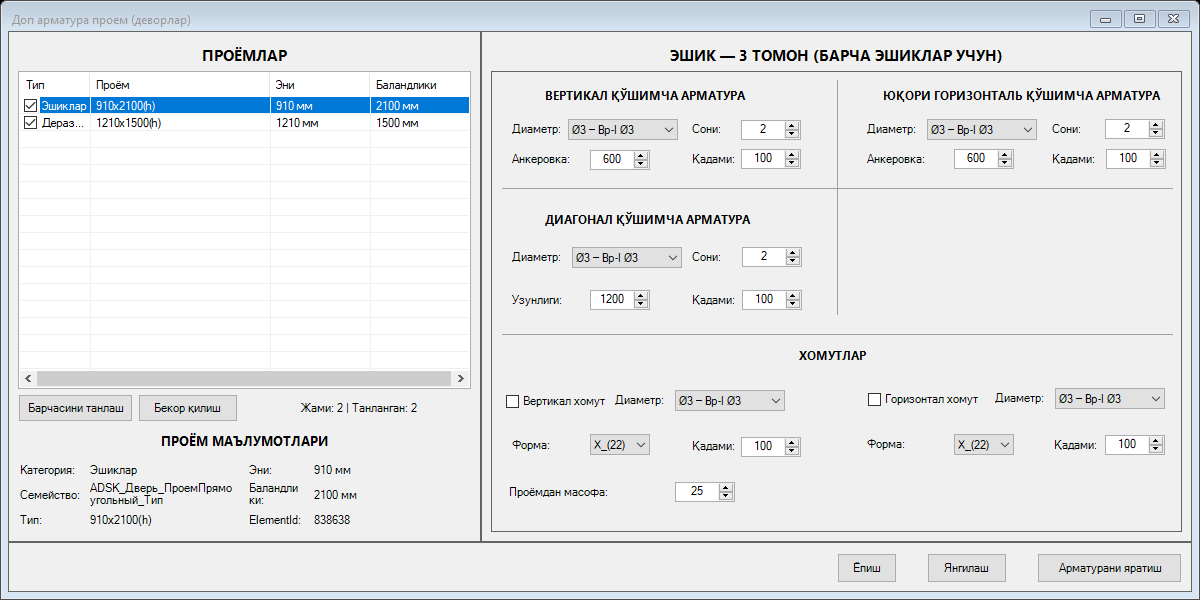

Ойнанинг чап қисмида «ПРОЁМЛАР» рўйхати чиқади: тури (Эшиклар/Деразалар), тип номи, эни ва баландлиги. Танланган деворлардаги барча проёмлар белгиланган ҳолда очилади.
Арматура қўйиладиган проёмларни белгиланг. «Барчасини танлаш» ва «Бекор қилиш» тугмалари барча белгиларни қўяди/олади; остида «Жами: N | Танланган: M» кўрсатилади.
Рўйхатда проёмни танланг. «ПРОЁМ МАЪЛУМОТЛАРИ» қисмида категория, семейство, тип, эни, баландлиги ва ElementId кўрсатилади. Ўнгда эшик учун «ЭШИК — 3 ТОМОН (БАРЧА ЭШИКЛАР УЧУН)», дераза учун «ОЙНА — 4 ТОМОН (БАРЧА ОЙНАЛАР УЧУН)» созламалари очилади.
Вертикал, горизонтал, диагонал арматура ва хомутлар параметрларини киритинг. Созламалар шу турдаги (барча эшиклар ёки барча деразалар) проёмларга бирдек қўлланади.
Проём атрофидаги қўшимча арматура схемаси Моделда проём қўшилган ёки ўзгартирилган бўлса, «Янгилаш» тугмасини босинг — рўйхат қайта ўқилади.
«Арматурани яратиш» тугмасини босинг. Белгиланган барча проёмлар (эшиклар ҳам, деразалар ҳам) битта транзакцияда арматураланади ва натижа хабари чиқади. Биронта проём белгиланмаган бўлса — «Генерация учун камида битта проём танланг.» огоҳлантириши.

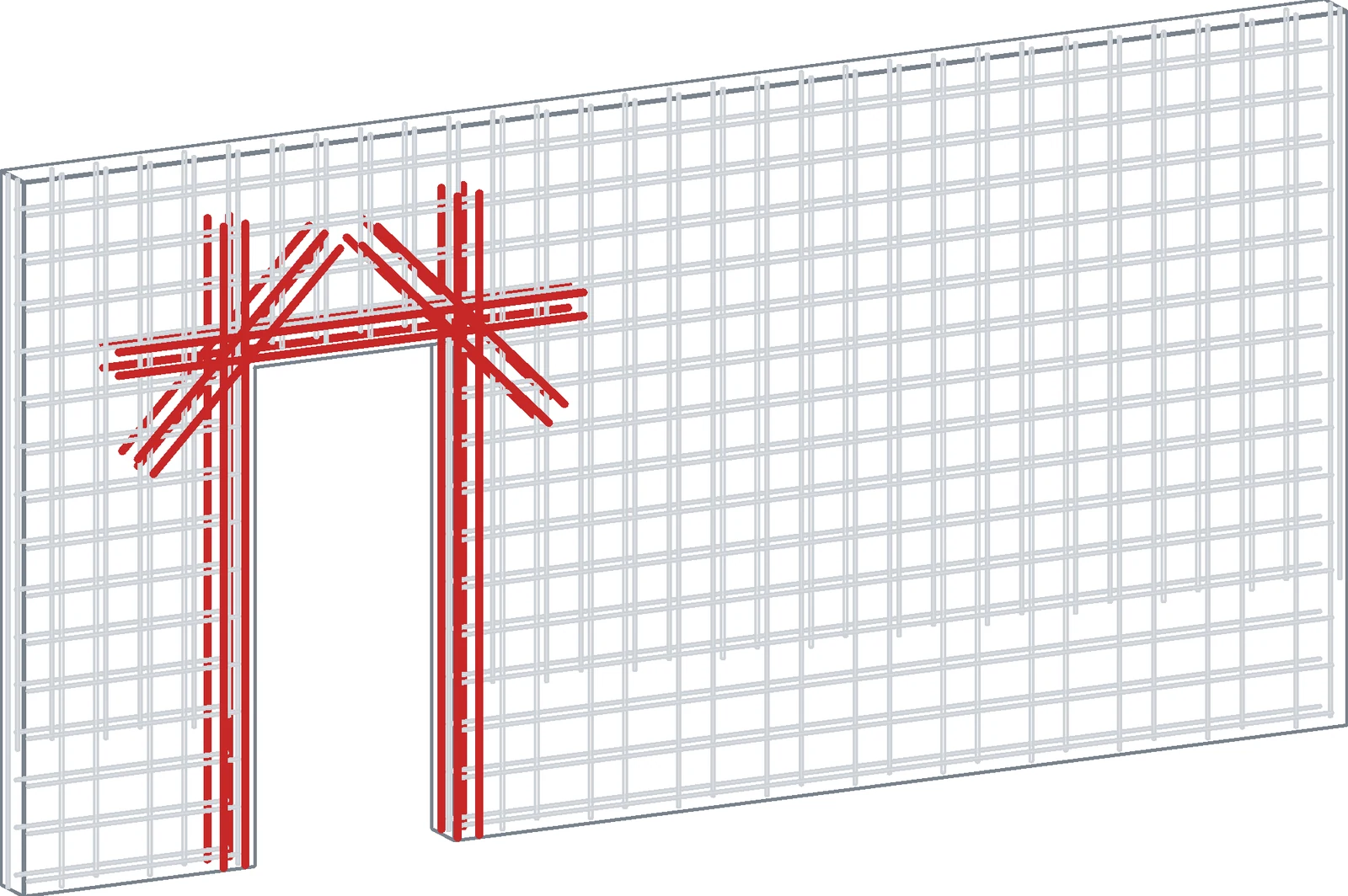

Натижа: проём арматураси ва хабар Ойна очиқ қолади. Ишни тугатгач «Ёпиш» тугмасини босинг.
Созламалар
ПРОЁМЛАР
| Майдон | Тавсиф |
|---|---|
| Барчасини танлаш | Рўйхатдаги барча проёмларни белгилайди. |
| Бекор қилиш | Барча белгиларни олиб ташлайди. |
ВЕРТИКАЛ ҚЎШИМЧА АРМАТУРА
| Майдон | Тавсиф |
|---|---|
| Диаметр: | Вертикал стерженлар (проёмнинг чап ва ўнг томонида) учун арматура тури («Ø12 — ном» кўринишида). Рўйхат диаметр бўйича тартибланган; рақам ёзиб фильтрлаш мумкин («12» — фақат Ø12). Сақланган тур лойиҳада бўлмаса, Ø12 га энг яқин тур танланади (номида «Вр» бўлган сим турлари охирги навбатда). |
| Сони: | Ҳар бир ён томондаги стерженлар сони (ҳар бир девор юзасида). Асл қиймати: 2; 1…50. |
| Қадами: | Вертикал стерженлар орасидаги масофа, проёмдан ташқарига қараб. Асл қиймати: 100 мм. |
| Анкеровка: | Стерженнинг проёмдан юқорига (деразада пастга ҳам) чиқиш узунлиги. Эшикда вертикал стержень проём пастидан бошланади. Асл қиймати: 600 мм. |
ЮҚОРИ ГОРИЗОНТАЛЬ ҚЎШИМЧА АРМАТУРА
| Майдон | Тавсиф |
|---|---|
| Диаметр: | Проём устидаги горизонтал стерженлар учун арматура тури («Ø12 — ном» кўринишида). Рўйхат диаметр бўйича тартибланган; рақам ёзиб фильтрлаш мумкин («12» — фақат Ø12). Сақланган тур лойиҳада бўлмаса, Ø12 га энг яқин тур танланади (номида «Вр» бўлган сим турлари охирги навбатда). |
| Сони: | Проём устидаги қаторлар сони. Асл қиймати: 2; 1…50. |
| Қадами: | Қаторлар орасидаги вертикал масофа, юқорига қараб. Асл қиймати: 100 мм. |
| Анкеровка: | Стерженнинг проём четидан ҳар икки томонга чиқиш узунлиги. Стержень узунлиги = проём эни + 2 × анкеровка. Асл қиймати: 600 мм. |
ПАСТКИ ГОРИЗОНТАЛЬ ҚЎШИМЧА АРМАТУРА
| Майдон | Тавсиф |
|---|---|
| Диаметр: | Дераза остидаги горизонтал стерженлар учун арматура тури («Ø12 — ном» кўринишида). Рўйхат диаметр бўйича тартибланган; рақам ёзиб фильтрлаш мумкин («12» — фақат Ø12). Сақланган тур лойиҳада бўлмаса, Ø12 га энг яқин тур танланади (номида «Вр» бўлган сим турлари охирги навбатда). |
| Сони: | Дераза остидаги қаторлар сони. Асл қиймати: 2; 1…50. Бу гуруҳ фақат деразалар учун кўринади. |
| Қадами: | Қаторлар орасидаги масофа, пастга қараб. Асл қиймати: 100 мм. |
| Анкеровка: | Проём четидан ҳар икки томонга чиқиш узунлиги. Асл қиймати: 600 мм. |
ДИАГОНАЛ ҚЎШИМЧА АРМАТУРА
| Майдон | Тавсиф |
|---|---|
| Диаметр: | Бурчаклардаги диагонал стерженлар учун арматура тури («Ø12 — ном» кўринишида). Рўйхат диаметр бўйича тартибланган; рақам ёзиб фильтрлаш мумкин («12» — фақат Ø12). Сақланган тур лойиҳада бўлмаса, Ø12 га энг яқин тур танланади (номида «Вр» бўлган сим турлари охирги навбатда). |
| Сони: | Ҳар бир бурчакдаги диагоналлар сони (ҳар бир девор юзасида). Асл қиймати: 2; 1…20. Эшикда 2 та юқори бурчак, деразада 4 та бурчак. |
| Узунлиги: | Битта диагонал стержень узунлиги; стержень бурчакка нисбатан 45° да, ўртаси бурчак яқинида. Асл қиймати: 1200 мм. 0 бўлса, диагонал яратилмайди. |
| Қадами: | Диагоналлар орасидаги масофа (уларга перпендикуляр, бурчакдан ташқарига). Биринчи диагонал ўқи бурчакдан «Проёмдан масофа» + Ø/2 да. Асл қиймати: 100 мм. 0 бўлса диагоналлар яратилмайди. |
ХОМУТЛАР
| Майдон | Тавсиф |
|---|---|
| Вертикал хомут | Проём ён томонларидаги вертикал стерженлар гуруҳини хомут билан ўраш. Асл қиймати: ўчирилган. |
| Диаметр: | Вертикал хомутлар арматура тури. Сақланган тур лойиҳада бўлмаса, Ø8 га энг яқин тур танланади (номида «Вр» бўлган сим турлари охирги навбатда). |
| Форма: | Вертикал хомут формаси (номи «Х» билан бошланадиган RebarShape). Шакл хомут габаритига мослаштирилади. |
| Қадами: | Вертикал хомутлар қадами. Хомутлар стержень узунлиги бўйлаб, учларидан 50 мм ичкарида тарқатилади. Асл қиймати: 200 мм. |
| Горизонтал хомут | Проём устидаги (деразада остидаги ҳам) горизонтал стерженлар гуруҳини хомут билан ўраш. Асл қиймати: ўчирилган. |
| Диаметр: | Горизонтал хомутлар арматура тури. Сақланган тур лойиҳада бўлмаса, Ø8 га энг яқин тур танланади (номида «Вр» бўлган сим турлари охирги навбатда). |
| Форма: | Горизонтал хомут формаси (номи «Х» билан бошланадиган RebarShape). |
| Қадами: | Горизонтал хомутлар қадами. Асл қиймати: 200 мм. |
| Проёмдан масофа: | Проём киррасидан биринчи стержень ўқигача масофа: ён томонларда — биринчи вертикалгача, устида/остида — биринчи горизонталгача, бурчакда — биринчи диагоналгача (+ Ø/2). Хомут гуруҳлари ҳам шу масофа бўйича жойлашади. Асл қиймати: 25 мм; 0 бўлса 25 мм олинади. Эшиклар ва деразалар учун алоҳида сақланади. |
Натижа
- Ҳар бир проём учун деворнинг ташқи ва ички юзасида бир хил тўплам яратилади: чап ва ўнг томонда вертикаллар, устида горизонталлар, деразада остида ҳам горизонталлар, бурчакларда диагоналлар.
- Барча стерженлар деворга хостланган алоҳида тўғри Rebar (Standard, илгаксиз). Вертикаллар девор юзасига яқин (юза ҳимоя қатлами + Ø/2), горизонталлар улардан ичкарида; диагоналлар горизонтал қатламдан яна (Øгор/2 + Øдиаг/2) га девор марказига сурилади — горизонталлар билан кесишмайди. Ички юзадаги тўплам ички ҳимоя қатлами бўйича жойлашади.
- Стерженлар девордан чиқиб кетмайди: анкеровка ва узунлик девор учлари, юқори ва пастки юзасигача («бошқа юзалар» ҳимоя қатлами + Ø/2) қирқилади. Бутунлай девордан ташқарида қолган ёки 100 мм дан қисқа бўлиб қолган стерженлар яратилмайди ва натижада огоҳлантириш чиқади. Хомутлар ҳам девор чегарасида қолади.
- Хомутлар ҳар бир томон учун битта хомутлар тўплами (Rebar set, «количество с шагом») сифатида яратилади.
- Натижа хабари: «Проёмлар: N та муваффақиятли, M та хато. Яратилган арматура: K та.» (K га хомутлар кирмайди). Остида «Хатолар:» (арматура яратилмаган проёмлар ва сабаби, 15 тагача) ва «Огоҳлантиришлар:» (қисман яратилган проёмлар, 10 тагача) рўйхатлари чиқади.
- Параметр ёки комментарий ёзилмайди.
Қоидалар ва маслаҳатлар
- Қайта таҳрирлаш: аввал арматураланган проёмни яна танласангиз, ойнада унинг олдинги созламалари кўринади. «Арматурани яратиш»ни боссангиз, эски қўшимча арматура ўчирилиб, янгиси яратилади — устма-уст тушмайди. Созламалар проём элементининг ўзида сақланади.
- Созламалар проём тури бўйича умумий: битта эшик учун ўзгартирилган қиймат барча эшикларга, битта дераза учун — барча деразаларга қўлланади.
- Созламалар кейинги сафар учун %AppData%\BIMUz\DopArmaturaProem\settings.txt файлида сақланади (арматура тури ва форма ElementId бўйича). Бошқа лойиҳада сақланган тур топилмаса, қўшимча стерженлар учун Ø12 га, хомутлар учун Ø8 га энг яқин тур қўйилади — диаметрларни текширинг.
- Рўйхатда проём йўқ бўлса: у деворга хостланганини ва девор турида бетон материалли қатлам борлигини текширинг.
- Арматура тури танланмаган ёки топилмаган, хомут формаси йўқ бўлса ёки стержень девордан ташқарида қолса, бу элементлар ўтказиб юборилади ва сабаби натижа хабаридаги «Хатолар»/«Огоҳлантиришлар» рўйхатида кўрсатилади.
- «Арматурани яратиш» ни қайта боссангиз, арматура яна яратилади ва устма-уст тушади. Керак бўлса аввал «Отменить» (Ctrl+Z) қилинг.
- Ҳар бир проём алоҳида ички транзакцияда яратилади: бир проёмда хато бўлса, фақат шу проём бекор қилинади, қолганлари сақланади. Кутилмаган хатода бутун транзакция бекор қилинади ва «Арматура яратишда хато» хабари чиқади.
- Анкеровка узунлигини СП 63 бўйича ўзингиз белгиланг (одатда камида 20d ва 250 мм); буйруқ уни автоматик ҳисобламайди.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
