Лентадаги тугма: Доп арматура проем (перекрытия)Перекрытиядаги проёмларга қўшимча арматура
Буйруқ танланган перекрытиядаги тўртбурчак проёмлар атрофига пастки ва юқори қатламларда қўшимча стерженлар, бурчакларга диагонал стерженлар қўяди ва керак бўлса стерженларни ёпиқ хомутлар билан ўрайди. Проёмлар ADSK стандартидаги тешик оилалари бўйича топилади; созламалар ҳар бир проём учун алоҳида берилади ва кейинги ишга тушишда эслаб қолинади.
Олдиндан тайёрлаш
- Проёмлар «ADSK_ОбобщеннаяМодель_ОтверстиеПрямоугольное_вПерекрытии» ёки «ADSK_ОбобщеннаяМодель_ОтверстиеПрямоугольное_ПоГрани» оиласи билан моделланган бўлиши керак. Хостли оила шу перекрытиега жойлаштирилган бўлиши керак; хостсиз оила перекрытие габарити бўйича топилади. «Проём» (Shaft/Opening) асбоби ёки плита контури билан қилинган тешиклар топилмайди.
- Проём ўлчамлари «ADSK_Отверстие_Ширина» ва «ADSK_Отверстие_Высота» параметрларидан олинади; улар бўлмаса — оиланинг габаритидан.
- Лойиҳада керакли диаметрлардаги арматура турлари (RebarBarType) бўлиши керак: қўшимча ва диагонал стерженлар учун (асл қиймати Ø12) ва хомут учун (асл қиймати Ø8). Бир диаметрда бир нечта тур бўлса, олдинги сафар ишлатилгани, бўлмаса ном бўйича алфавит тартибида биринчиси олинади.
- Хомут учун лойиҳада «Хомут/стяжка» (Stirrup/Tie) услубидаги ёпиқ шакл бўлиши керак — сукут бўйича Х_51 (бўлмаса Х_52) танланади. «Форма:» рўйхатида фақат шу услубдаги шакллар кўрсатилади.
- Перекрытие «Несущее» (Structural) бўлиши ва арматура учун хост бўла олиши керак.
Ишлаш тартиби
Перекрытиени олдиндан танлаб «Доп арматура проем (перекрытия)» тугмасини босинг — ёки аввал тугмани босиб, кейин перекрытиени кўрсатинг.
Шу перекрытиедаги проёмлар топилади. Топилмаса, «Танланган перекрытиеда проёмлар топилмади.» хабари чиқади.

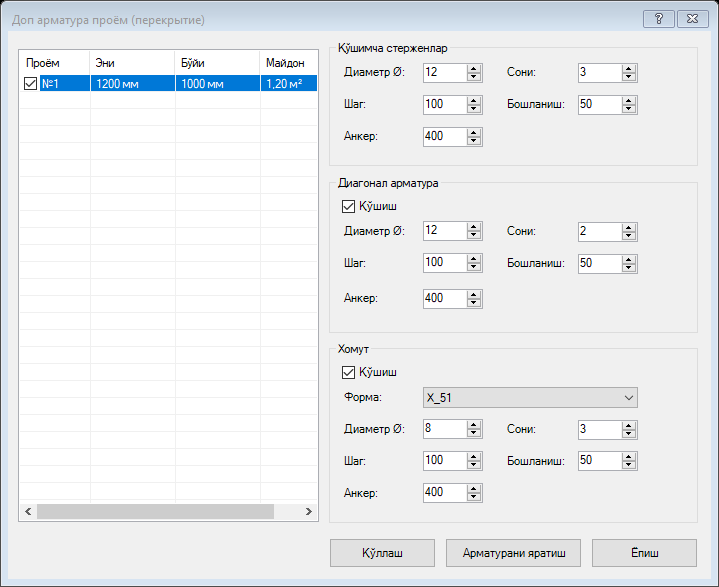

«Доп арматура проём (перекрытие)» ойнаси очилади. Чапда проёмлар рўйхати: «Проём» (№), «Эни», «Бўйи», «Майдон» (м²); барча проёмлар белгиланган (✓) ҳолда очилади.
Рўйхатда проёмни танланг ва унинг «Қўшимча стерженлар», «Диагонал арматура» ва «Хомут» параметрларини киритинг. «Қўллаш» тугмаси созламаларни шу проём учун сақлайди (бошқа проёмга ўтганда ҳам автоматик сақланади).
Проём атрофидаги стерженлар схемаси (план) Арматураланадиган проёмларни белгилаб (✓) қўйинг — белгиланмаганлари ўтказиб юборилади.
«Арматурани яратиш» тугмасини босинг. Белгиланган проёмлар битта транзакцияда арматураланади ва «Яратилган стерженлар: N» хабари чиқади.
Ойна очиқ қолади. Ишни тугатгач «Ёпиш» тугмасини босинг — созламалар кейинги сафар учун сақланади.
Созламалар
Проёмлар рўйхати
| Майдон | Тавсиф |
|---|---|
| Проём / Эни / Бўйи / Майдон | Проём тартиб рақами, ўлчамлари (мм) ва майдони (м²). Проёмлар X, кейин Y координатаси бўйича тартибланган. Белги (✓) олинган проёмлар арматураланмайди. |
Қўшимча стерженлар
| Майдон | Тавсиф |
|---|---|
| Диаметр Ø: | Қўшимча стерженлар диаметри, мм. Лойиҳадан шу диаметрдаги арматура тури олинади (олдин ишлатилгани устун). Асл қиймати: 12; 1…40. |
| Сони: | Проёмнинг ҳар бир томонидаги стерженлар сони (ҳар бир қатламда). Асл қиймати: 3. |
| Шаг: | Стерженлар орасидаги масофа, проёмдан ташқарига қараб, мм. Асл қиймати: 100; 1…1000. |
| Бошланиш: | Проём четидан биринчи стержень ўқигача масофа, мм. Асл қиймати: 50; 1…2000. |
| Анкер: | Стерженнинг проём четидан ҳар икки томонга чиқиш узунлиги, мм. Стержень узунлиги = проём ўлчами + 2 × анкер. Асл қиймати: 400; 1…5000. |
Диагонал арматура
| Майдон | Тавсиф |
|---|---|
| Қўшиш | Проёмнинг 4 бурчагига диагонал (45°) стерженлар қўйиш. Стерженлар бурчак биссектрисасига перпендикуляр (ёриқни кесиб ўтади), пастки ва юқори қатламда, қўшимча стерженлар тўрининг ички томонида жойлашади. Асл қиймати: ўчирилган. |
| Диаметр Ø: | Диагонал стерженлар диаметри, мм. Асл қиймати: 12; 1…40. |
| Сони: | Ҳар бир бурчакдаги диагоналлар сони. Асл қиймати: 2. |
| Шаг: | Диагоналлар орасидаги қадам (биссектриса бўйича ташқарига), мм. Асл қиймати: 100. |
| Бошланиш: | Проём бурчагидан биринчи диагоналгача масофа, мм. Асл қиймати: 50. |
| Анкер: | Диагонал стержень узунлиги = 2 × Анкер (биссектрисанинг икки томонига), мм. Асл қиймати: 400. |
Хомут
| Майдон | Тавсиф |
|---|---|
| Қўшиш | Қўшимча стерженлар гуруҳини хомутлар билан ўраш. Асл қиймати: ёқилган. |
| Форма: | Хомут шакли — фақат «Хомут/стяжка» услубидаги шакллар. Сукут бўйича ёпиқ Х_51 (бўлмаса Х_52). |
| Диаметр Ø: | Хомут диаметри, мм. Асл қиймати: 8; 1…40. |
| Сони: | Проёмнинг ҳар бир томонидаги хомутлар сони (томон ўртасига нисбатан симметрик). Стержень узунлигига сиғмаса, камайтирилади. Асл қиймати: 3. |
| Шаг: | Хомутлар орасидаги масофа, мм. Асл қиймати: 100; 1…1000. |
| Бошланиш: | Зона учидан хомутгача энг кам масофа, мм — нечта хомут сиғишини чеклайди. Хомутлар тўплами томон ўртасига (проём марказига) нисбатан симметрик жойлашади. Асл қиймати: 50; 1…2000. |
| Анкер: | Хомутлар зонасининг проём четидан ҳар икки томонга чиқиши, мм. Зона узунлиги = проём ўлчами + 2 × анкер. Асл қиймати: 400; 1…5000. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Қўллаш | Жорий проём созламаларини сақлайди ва «Проём параметрлари сақланди.» хабарини чиқаради. |
| Арматурани яратиш | Рўйхатда белгиланган (✓) проёмлар учун арматура яратади. |
| Ёпиш | Ойнани ёпади; жорий проём созламалари кейинги ишга тушириш учун сақланади. |
Натижа
- Ҳар бир проём учун 4 томонда, пастки ва юқори қатламда қўшимча стерженлар яратилади: жами 8 × «Сони» та стержень. X йўналишидаги стерженлар проёмнинг икки томонида, Y йўналишидагилари чап ва ўнг томонида.
- Пастки қатламда Y стерженлар X стерженлар устида, юқори қатламда — X стерженлар остида жойлашади. Стерженлар плитанинг ҳимоя қатламига (RebarCoverType) тақалади.
- Диагонал ёқилган бўлса, ҳар бир бурчакда пастки ва юқори қатламда «Сони» тадан диагонал стержень яратилади (X/Y қатламларнинг ички томонида, улар билан кесишмайди).
- Барча стерженлар перекрытиега хостланган алоҳида тўғри Rebar (Standard, илгаксиз).
- Хомут ёқилган бўлса, ҳар бир томонда битта хомутлар тўплами (Rebar set) яратилади. Хомут қўшимча стерженлар гуруҳини ташқаридан ўрайди: юқори/пастки томонларда X қатламни, чап/ўнг томонларда Y қатламни; Revit хомутни плита ҳимоя қатламига боғлайди. Хомут эни = (Сони − 1) × Шаг + Ø стержень + 2 × Ø хомут.
- Натижа хабари: «Яратилган стерженлар: N» (ҳар бир хомутлар тўплами 1 деб ҳисобланади).
Қоидалар ва маслаҳатлар
- Қайта таҳрирлаш: аввал арматураланган проёмни яна танласангиз, ойнада унинг олдинги созламалари кўринади. «Арматурани яратиш»ни боссангиз, эски қўшимча арматура ўчирилиб, янгиси яратилади — устма-уст тушмайди. Созламалар проём элементининг ўзида сақланади.
- Фақат белгиланган (✓) проёмлар арматураланади. Ҳеч бири белгиланмаса — «Камида битта проёмни белгилаб қўйинг.» хабари чиқади.
- Созламалар (диаметрлар, сони, қадамлар, анкерлар, хомут шакли ва арматура турлари) %AppData%\BIMUz папкасида сақланади ва кейинги ишга тушишда барча проёмларга бошланғич қиймат сифатида берилади.
- «Арматура тури топилмади: Ø… мм» хатоси: лойиҳага шу диаметрдаги арматура турини юкланг ёки диаметрни ўзгартиринг. Хатода ҳеч қандай арматура яратилмайди.
- «Танланган шакл хомут шакли эмас» хатоси: «Форма:» рўйхатидан ёпиқ хомут шаклини (Х_51) танланг ёки «Хомут» гуруҳидаги «Қўшиш» белгисини олиб ташланг.
- Анкер узунлигини СП 63 бўйича ўзингиз белгиланг (одатда камида 20d ва 250 мм); буйруқ уни автоматик ҳисобламайди.
- Буйруқни такрор ишлатсангиз, арматура устма-уст тушади. Аввал эски қўшимча арматурани ўчиринг.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
