Лентадаги тугма: СпецификацияларЭкспликация, эшик ва дераза ведомостларини яратиш
Буйруқ бир босишда тайёр жадваллар яратади: экспликация помещений (қаватлар бўйича йиғинди билан), ведомость дверей ва ведомость окон. Керакли жадвалларни ойнада танланг.
Олдиндан тайёрлаш
- Буйруқ лойиҳа файлида ишлайди (семейство файлида «Бу буйруқ лойиҳа файлида ишлайди.» хабари чиқади).
- Экспликация учун хоналар (Room), ведомостлар учун эшик/дераза моделда бўлиши керак; бўлмаган тур дастлаб белгиланмайди.
Ишлаш тартиби
BIMUz лентасида «Спецификациялар» тугмасини босинг.

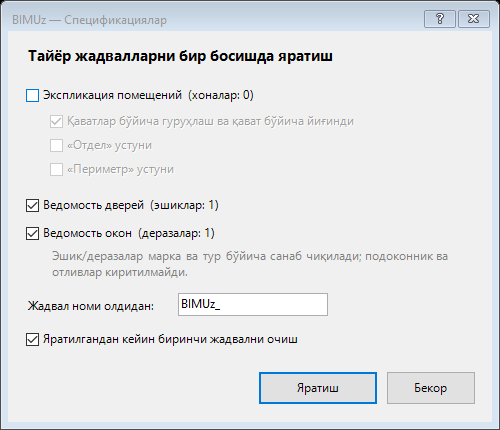

«BIMUz — Спецификациялар» ойнаси очилади. Яратиладиган жадвалларни белгиланг.
Экспликация учун қават бўйича гуруҳлаш, «Отдел» ва «Периметр» устунларини хоҳишга қараб танланг; «Жадвал номи олдидан» префиксни киритинг.
«Яратиш» тугмасини босинг. Жадваллар яратилади ва ҳисобот чиқади.
Созламалар
Асосий
| Майдон | Тавсиф |
|---|---|
| Экспликация помещений (хоналар: N) | Экспликация жадвалини яратади. Хоналар бўлса — дастлаб ёқилган. Қавслардаги сон — моделдаги хоналар сони. |
| Қаватлар бўйича гуруҳлаш ва қават бўйича йиғинди | Дастлаб ёқилган. Қават (яширин устун) бўйича гуруҳ, сарлавҳа ва йиғинди қўшилади. Фақат экспликация ёқилганда фаол. |
| «Отдел» устуни | Дастлаб ўчирилган. Ёқилса «Отдел» устуни қўшилади. |
| «Периметр» устуни | Дастлаб ўчирилган. Ёқилса «Периметр, м» устуни қўшилади. |
| Ведомость дверей (эшиклар: N) | Эшиклар ведомостини яратади. Эшик бўлса — дастлаб ёқилган. |
| Ведомость окон (деразалар: N) | Деразалар ведомостини яратади. Дераза бўлса — дастлаб ёқилган. Эшик/деразалар марка ва тур бўйича санаб чиқилади; подоконник ва отливлар киритилмайди. |
| Жадвал номи олдидан: | Ҳар бир жадвал номи олдига қўшилади. Дастлаб «BIMUz_». Шундай ном бор бўлса, охирига « (2)» … қўшилади. |
| Яратилгандан кейин биринчи жадвални очиш | Дастлаб ёқилган. Яратилган биринчи жадвал очилади. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Яратиш | Ҳеч бир жадвал белгиланмаган бўлса «Камида битта жадвални белгиланг.» хабари чиқади. |
| Бекор | Ойнани ёпади. |
Натижа
- Экспликация помещений: «Этаж» (яширин, гуруҳлаш учун), «Номер», «Наименование», [«Отдел»], «Площадь, м²» (йиғинди, 0,01 м² аниқликда, фақат майдони 0 дан катта хоналар), [«Периметр, м»]; номер бўйича тартибланган, охирида «Итого».
- Ведомость дверей/окон: «Поз.» (марка типа), «Наименование» (семейство ва тур), «Ширина, мм», «Высота, мм», «Кол-во, шт.»; бир хил турлар гуруҳланган (Itemize йўқ), «Поз.» ва «Наименование» бўйича тартибланган, охирида «Итого». Номида «подоконник» ёки «отлив» бўлган семействолар чиқарилмайди.
- Ҳисобот: «Тайёр. Яратилган жадваллар:» ва номлар рўйхати; топилмаган устунлар учун ««…» устуни топилмади — қўшилмади.» огоҳлантиришлари. Жадваллар «Диспетчер проекта → Ведомости/Спецификации» да.
Қоидалар ва маслаҳатлар
- Тайёр жадваллар оддий Revit жадваллари — уларни кейин ўзингиз таҳрирлаш мумкин.
- Барча жадваллар бир транзакцияда яратилади: Ctrl+Z ҳаммасини қайтаради.
- Сарлавҳалар рус тилида (ГОСТ ҳужжатлари учун) яратилади.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
