Лентадаги тугма: Ведомость рабочих чертежейИшчи чизмалар ведомостини яратиш
Буйруқ лойиҳадаги листлар рўйхати (Sheet List) асосида «Ведомость рабочих чертежей» жадвалини (ГОСТ 21.101) яратади ва хоҳишга кўра уни танланган листга жойлайди.
Олдиндан тайёрлаш
- Лойиҳада камида битта лист бўлиши керак, акс ҳолда «Лойиҳада лист йўқ.» хабари чиқади.
- Листга жойлаш штампнинг юқори ўнг бурчагида бажарилади (185 мм кенгликдаги ведомость учун мўлжалланган).
Ишлаш тартиби
BIMUz лентасида «Ведомостлар» → «Ведомость рабочих чертежей» тугмасини босинг.

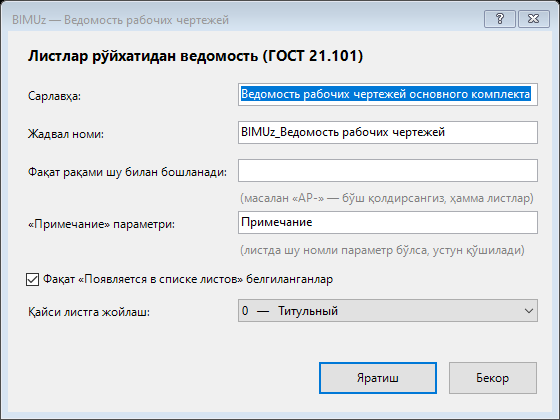

«BIMUz — Ведомость рабочих чертежей» ойнаси очилади. Сарлавҳа, жадвал номи ва фильтрларни текширинг.
«Қайси листга жойлаш» да ведомость қўйиладиган листни танланг (ёки «(листга жойламаслик)»).
«Яратиш» тугмасини босинг. Ведомость яратилади ва ҳисобот чиқади.
Созламалар
Асосий
| Майдон | Тавсиф |
|---|---|
| Сарлавҳа: | Жадвал сарлавҳасидаги матн. Дастлаб «Ведомость рабочих чертежей основного комплекта». Бўш бўлса сарлавҳа ўзгартирилмайди. |
| Жадвал номи: | Дастлаб «BIMUz_Ведомость рабочих чертежей» (банд бўлса охирига « (2)» …). Бўш қолдирилса шу ном олинади. |
| Фақат рақами шу билан бошланади: | Лист рақами бўйича «бошланади» фильтри (масалан «АР-»). Бўш бўлса — ҳамма листлар. |
| «Примечание» параметри: | Дастлаб «Примечание». Листда шу номли параметр бўлса, «Примечание» устуни қўшилади; топилмаса огоҳлантириш чиқади. Бўш бўлса устун қўшилмайди. |
| Фақат «Появляется в списке листов» белгиланганлар | Дастлаб ёқилган. Ёқилса, «Листлар рўйхатида кўринади» белгиси қўйилган листлар киради. |
| Қайси листга жойлаш: | Дастлаб рўйхатдаги биринчи лист; «(листга жойламаслик)» — фақат жадвал яратилади ва очилади. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Яратиш | Ведомостни яратади. |
| Бекор | Ойнани ёпади. |
Натижа
- Жадвал устунлари: «Лист» (лист рақами), «Наименование» (лист номи), (бўлса) «Примечание»; лист рақами бўйича тартибланган.
- Танланган листга жойланган бўлса — «Листга жойланди: …»; жойланмаса жадвал очилади. Жойлаб бўлмаса «Листга жойлаб бўлмади: …» огоҳлантириши чиқади.
- Ҳисобот: «Тайёр.», «Жадвал: <ном>» ва огоҳлантиришлар.
Қоидалар ва маслаҳатлар
- Ведомость янги листлар қўшилганда автоматик янгиланади — у оддий Revit жадвали (Sheet List).
- Штамп топилмаса ёки ўлчами бошқача бўлса, жадвални листда қўлда суринг.
- Бир нечта комплект учун префикс фильтри билан бир неча марта ишга туширинг (масалан «АР-», «КР-»).
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
