Лентадаги тугма: Ведомость перемычекПеремычкалар ведомостини яратиш
Буйруқ семейство номида калит сўз бор элементларни (барча категориялардан) санаб «Ведомость перемычек» жадвалини яратади: Поз., Обозначение, Наименование, Кол-во, Масса ед., Примечание.
Олдиндан тайёрлаш
- Перемычкалар семейство номи калит сўзни (дастлаб «перемыч») ўз ичига олиши керак; эшик/дераза ичидаги перемычкалар жадвалга кириши учун улар «Общий» (shared) семейство бўлиши керак.
- Масса устуни учун элементда «ADSK_Масса элемента» (ёки ойнада кўрсатилган) параметри бўлиши керак; бўлмаса устун жимгина қўшилмайди.
Ишлаш тартиби
BIMUz лентасида «Ведомостлар» → «Ведомость перемычек» тугмасини босинг.

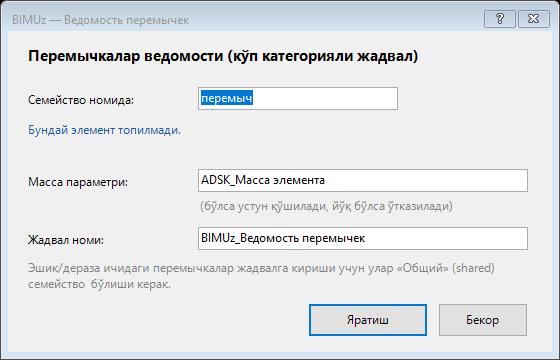

«BIMUz — Ведомость перемычек» ойнаси очилади. «Семейство номида» майдонига калит сўзни киритинг — пастда топилган элементлар сони кўринади.
Керак бўлса «Масса параметри» ва «Жадвал номи» ни ўзгартиринг.
«Яратиш» тугмасини босинг. Жадвал яратилади ва очилади.
Созламалар
Асосий
| Майдон | Тавсиф |
|---|---|
| Семейство номида: | Калит сўз (камида 2 ҳарф). Дастлаб «перемыч». Пастда «Топилди: N та (категория: сони)» ёки «Бундай элемент топилмади.» кўринади. 2 ҳарфдан кам бўлса «Камида 2 ҳарф киритинг.» ёзилади. |
| Масса параметри: | Дастлаб «ADSK_Масса элемента». Топилса «Масса ед., кг» устуни қўшилади; бўш ёки топилмаса ўтказилади. |
| Жадвал номи: | Дастлаб «BIMUz_Ведомость перемычек» (банд бўлса « (2)» …). Бўш бўлса шу ном олинади. |
Тугмалар
| Майдон | Тавсиф |
|---|---|
| Яратиш | Калит сўз 2 ҳарфдан кам бўлса «Семейство номидаги сўзни киритинг (масалан «перемыч»).» хабари чиқади. |
| Бекор | Ойнани ёпади. |
Натижа
- Кўп категорияли жадвал яратилади, бир хил турлар гуруҳланган. Устунлар: «Поз.» (тур маркаси), «Обозначение» (тавсиф), «Наименование» (семейство ва тур), «Кол-во, шт.», [«Масса ед., кг»], «Примечание» (тур изоҳи).
- Яширин «Семейство» майдони бўйича фильтр («содержит» калит сўз) қўйилади; тартиб — «Поз.», кейин «Наименование»; охирида «Итого».
- Ҳисобот: «Тайёр. Жадвал: …», қайта санаш натижаси («Топилди: N та …») ва огоҳлантиришлар (масалан, фильтр қўйиб бўлмаган бўлса).
Қоидалар ва маслаҳатлар
- Калит сўзни ойнада текширинг: бошқа категория элементлари ҳам номида шу сўз бўлса киради.
- Жадвалда «Поз.» бўш бўлса, турларнинг «Марка типа» параметрини тўлдиринг.
- Жадвал оддий Revit жадвали — устунларини кейин ўзгартириш мумкин.
Revit'да BIMUz тугмаси устида F1 босилса, шу саҳифа очилади.
